DIY Single-Axis Solar Tracker Pelacak Matahari 1 Sumbu Otomatis Berbasis ESP32 & Blynk IoT (WOKWI)

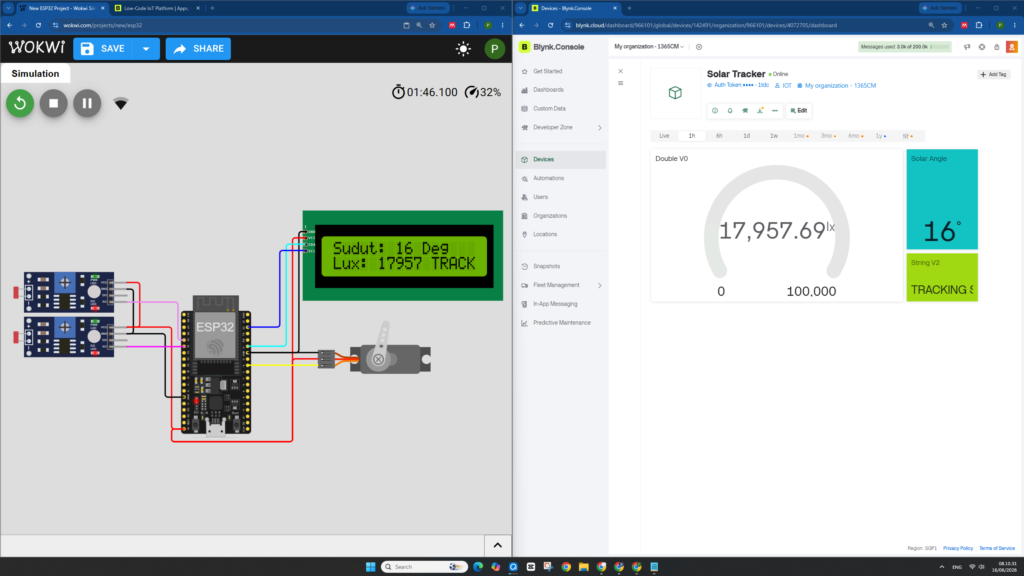

Pada bagian ini akan dibahas pembuatan sistem pelacak matahari 1 sumbu (Single-Axis Solar Tracker) berbasis mikrokontroler ESP32, dua sensor LDR (LDR Kiri dan LDR Kanan), motor servo penggerak sudut panel surya, layar LCD 16×2 I2C, serta platform Blynk IoT pada software simulasi WOKWI. Skematik rangkaian ditunjukkan pada Gambar 1, program Arduino pada Kode 1, dan video pembuatan pada tautan Video 1. Sistem membandingkan nilai intensitas cahaya (Lux) dari sensor LDR kiri dan kanan secara presisi. Jika terdapat perbedaan intensitas cahaya di atas batas toleransi, motor servo akan bergeser secara halus mengarahkan posisi panel surya ke titik intensitas cahaya matahari tertinggi. Saat kondisi malam hari, sistem secara otomatis masuk ke Mode Malam (Night Mode) dan mengembalikan posisi panel surya ke sudut tegak lurus (90 derajat).

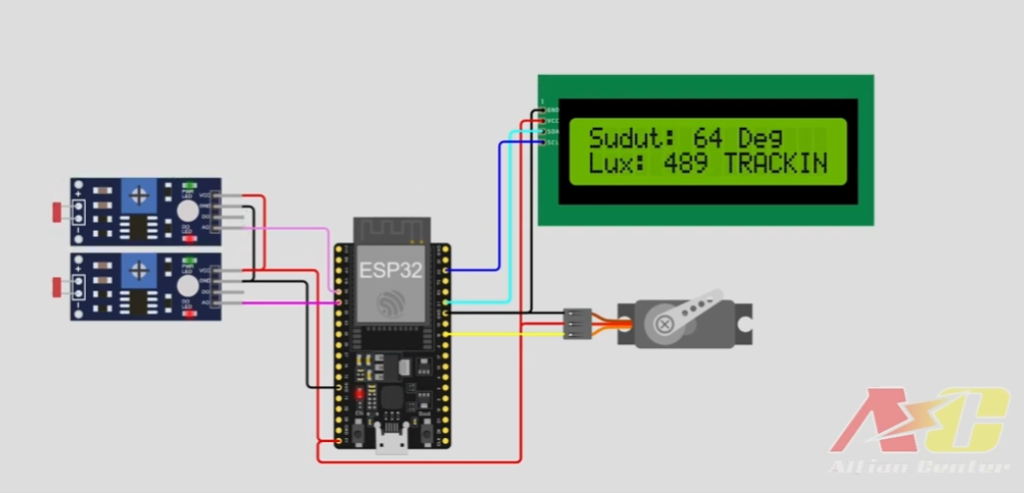

Gambar 1. Skematik rangkaian sistem

List Pin:

• LCD 16×2 I2C (Alamat: 0x27)
  GND => GND
  VCC => 5V / 3.3V
  SDA => GPIO 21
  SCL => GPIO 22
• Sensor Cahaya Kiri (LDR Kiri)
  AO (Analog Output) => GPIO 34 (LDR_KIRI)
  VCC => 3.3V
  GND => GND
• Sensor Cahaya Kanan (LDR Kanan)
  AO (Analog Output) => GPIO 35 (LDR_KANAN)
  VCC => 3.3V
  GND => GND
• Motor Servo Tracker
  Signal => GPIO 18 (SERVO_PIN)
  VCC => 5V
  GND => GND

List Virtual Pin:

• V0 => Average Lux (Float / Integer) – Menampilkan Nilai Rata-rata Intensitas Cahaya (Lux) dari Kedua Sensor LDR
• V1 => Sudut Servo (Integer 10-170) – Menampilkan Posisi Sudut Kemiringan Motor Servo dalam Derajat
• V2 => Status Sistem (String) – Menampilkan Status Mode Operasional (“TRACKING SUN” atau “NIGHT MODE”)

Kode Arduino 1. Kode Program

// =============================
// ALFIAN CENTER
// SUBSCRIBE
// DIY Single-Axis Solar Tracker: Pelacak Matahari 1 Sumbu Otomatis Berbasis ESP32 & Blynk IoT
// PROGRAM BAKAL AKU KIRIM DENGAN SYARAT DIBAWAH
// LIKE 50, KOMEN 30 DAN * WAJIB SUBSCRIBE *
// PROGRAM DIKIRIM VIA KOMENTAR
// =============================

#define BLYNK_TEMPLATE_ID "id"
#define BLYNK_TEMPLATE_NAME "nama"
#define BLYNK_AUTH_TOKEN "token"

#include <WiFi.h>
#include <BlynkSimpleEsp32.h>
#include <LiquidCrystal_I2C.h>
#include <ESP32Servo.h>

#define LDR_KIRI 34
#define LDR_KANAN 35
#define SERVO_PIN 18

const float GAMMA = 0.7;
const float RL10 = 50;
const int TOLERANSI = 25; // Batas toleransi perbedaan lux agar servo tidak bergetar terus

char auth[] = BLYNK_AUTH_TOKEN;
char ssid[] = "Wokwi-GUEST";
char pass[] = "";

LiquidCrystal_I2C lcd(0x27, 16, 2);
BlynkTimer timer;
Servo trackerServo;

int sudutServo = 90; // Posisi awal di tengah (tegak lurus)

// Fungsi konversi Lux presisi Wokwi
float bacaLux(int pin) {
  int nilaiADC = analogRead(pin);
  if (nilaiADC >= 4095) nilaiADC = 4094;
  float voltage = nilaiADC * 5.0 / 4095.0;
  float resistance = 2000 * voltage / (1 - voltage / 5.0);
  return pow(RL10 * 1e3 * pow(10, GAMMA) / resistance, (1 / GAMMA));
}

void prosesTracker() {
  float luxKiri = bacaLux(LDR_KIRI);
  float luxKanan = bacaLux(LDR_KANAN);
  float avgLux = (luxKiri + luxKanan) / 2.0;

  String statusSistem = "";

  // Logika jika kondisi gelap (Malam Hari)
  if (avgLux < 20.0) {
    statusSistem = "NIGHT MODE";
    sudutServo = 90; // Kembali ke posisi default/tengah
  } else {
    statusSistem = "TRACKING SUN";
    // Bandingkan selisih intensitas cahaya
    if (abs(luxKiri - luxKanan) > TOLERANSI) {
      if (luxKiri > luxKanan) {
        sudutServo += 2; // Geser perlahan ke arah kiri (Timur)
      } else {
        sudutServo -= 2; // Geser perlahan ke arah kanan (Barat)
      }
    }
  }

  // Batasi sudut pergerakan servo agar aman secara mekanis (10 hingga 170 derajat)
  sudutServo = constrain(sudutServo, 10, 170);

  // Gerakkan servo ke sudut baru
  trackerServo.write(sudutServo);

  // Kirim data ke Dashboard Blynk
  Blynk.virtualWrite(V0, avgLux);
  Blynk.virtualWrite(V1, sudutServo);
  Blynk.virtualWrite(V2, statusSistem);

  // Tampilan ke LCD Lokal
  lcd.setCursor(0, 0);
  lcd.print("Sudut: "); lcd.print(sudutServo); lcd.print(" Deg   ");
  lcd.setCursor(0, 1);
  lcd.print("Lux: "); lcd.print((int)avgLux);
  lcd.print(" "); lcd.print(statusSistem.substring(0, 8)); lcd.print("    ");
}

void setup() {
  Serial.begin(115200);

  ESP32PWM::allocateTimer(0);
  trackerServo.setPeriodHertz(50);
  trackerServo.attach(SERVO_PIN, 500, 2400);

  pinMode(LDR_KIRI, INPUT);
  pinMode(LDR_KANAN, INPUT);

  lcd.init();
  lcd.backlight();
  lcd.print("Solar Tracker 1A");

  Blynk.begin(auth, ssid, pass);
  lcd.clear();

  // Jalankan tracking setiap 400ms agar gerakan servo terlihat smooth di video
  timer.setInterval(400L, prosesTracker);
}

void loop() {
  Blynk.run();
  timer.run();
}

Video 1. Video tutorial pembuatan
