Pada bagian ini akan dibahas pembuatan sistem pemantau ketebalan debu serta efisiensi daya pada panel surya (solar panel) menggunakan mikrokontroler ESP32, sensor debu/optik, sensor arus dan tegangan, serta sistem Internet of Things (IoT) dengan platform Blynk IoT pada software simulasi WOKWI. Skematik rangkaian ditunjukkan pada Gambar 1, program Arduino pada Kode 1, dan video pembuatan pada tautan Video 1. Tingkat penumpukan debu yang menghalangi intensitas cahaya matahari beserta penurunan efisiensi konversi daya diukur secara real-time. Data hasil pengukuran dikirimkan ke aplikasi Blynk IoT untuk memberikan peringatan pembersihan panel surya secara otomatis guna menjaga performa daya keluaran tetap optimal.

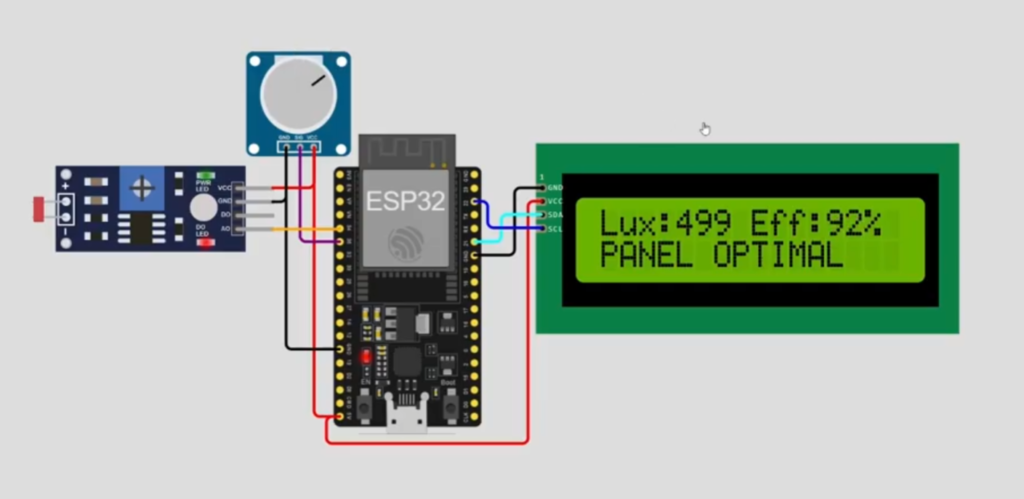

Gambar 1. Skematik rangkaian sistem

Pemetaan PIN:
* LCD 16×2 I2C
GND => GND
VCC => 5V
SDA => 21
SCL => 22
* Potensiometer
VCC => 5V
OUT=> 35
GND => GND
* SENSOR LDR
GVCC => 5V
A0=> 34
GND => GND

Kode Arduino 1. Kode Program

// =============================
// ALFIAN CENTER
// SUBSCRIBE
// Deteksi Debu pada Panel Surya. Alat Pemantau Efisiensi Solar Panel Berbasis IoT Blynk & Wokwi
// PROGRAM BAKAL AKU KIRIM DENGAN SYARAT DIBAWAH
// LIKE 50, KOMEN 30 DAN * WAJIB SUBSCRIBE *
// PROGRAM DIKIRIM VIA KOMENTAR
// =============================

#define BLYNK_TEMPLATE_ID "ID"
#define BLYNK_TEMPLATE_NAME "NAME"
#define BLYNK_AUTH_TOKEN "TOKEN"

#include <WiFi.h>
#include <BlynkSimpleEsp32.h>
#include <LiquidCrystal_I2C.h>

#define LDR_PIN 34
#define POT_PIN 35

const float GAMMA = 0.7;
const float RL10 = 50;

char auth[] = BLYNK_AUTH_TOKEN;
char ssid[] = "Wokwi-GUEST";
char pass[] = "";

LiquidCrystal_I2C lcd(0x27, 16, 2);
BlynkTimer timer;

void monitorEfficiency() {
  // 1. Baca Intensitas Cahaya (Lux)
  int adcLux = analogRead(LDR_PIN);
  if (adcLux >= 4095) adcLux = 4094;
  float vLux = adcLux * 5.0 / 4095.0;
  float res = 2000 * vLux / (1 - vLux / 5.0);
  float lux = pow(RL10 * 1e3 * pow(10, GAMMA) / res, (1 / GAMMA));

  // 2. Baca Simulasi Daya (Watt) dari Potensiometer
  int adcPot = analogRead(POT_PIN);
  float watt = map(adcPot, 0, 4095, 0, 100); // Simulasi 0-100 Watt

  // 3. Hitung Efisiensi
  // Logika: Jika Lux tinggi (misal 1000) tapi Watt rendah, efisiensi hancur
  float expectedWatt = (lux / 1000.0) * 100.0; // Anggap 1000 Lux harusnya 100 Watt
  float efficiency = (watt / expectedWatt) * 100.0;
  if (efficiency > 100) efficiency = 100;
  if (isnan(efficiency) || isinf(efficiency)) efficiency = 0;

  // 4. Logika Notifikasi & Status
  String statusMsg;
  if (lux > 500 && efficiency < 40) {
    statusMsg = "NEED CLEANING!";
    Blynk.logEvent("low_efficiency", "Warning: Panel surya kotor! Efisiensi rendah.");
  } else if (lux < 100) {
    statusMsg = "NIGHT MODE";
  } else {
    statusMsg = "PANEL OPTIMAL";
  }

  // 5. Kirim ke Blynk
  Blynk.virtualWrite(V0, lux);
  Blynk.virtualWrite(V1, watt);
  Blynk.virtualWrite(V2, (int)efficiency);
  Blynk.virtualWrite(V3, statusMsg);

  // 6. Update LCD
  lcd.setCursor(0,0);
  lcd.print("Lux:"); lcd.print((int)lux);
  lcd.print(" Eff:"); lcd.print((int)efficiency); lcd.print("%  ");
  lcd.setCursor(0,1);
  lcd.print(statusMsg); lcd.print("          ");
}

void setup() {
  Serial.begin(115200);
  lcd.init();
  lcd.backlight();
  Blynk.begin(auth, ssid, pass);
  timer.setInterval(2000L, monitorEfficiency);
}

void loop() {
  Blynk.run();
  timer.run();
}

Video 1. Video tutorial pembuatan simulasi di WOKWI
