Pada bagian ini akan dibahas pembuatan sistem monitoring suhu dan kelembapan udara ruangan berbasis mikrokontroler ESP32, sensor suhu dan kelembapan presisi tinggi DHT22, dan sistem Internet of Things (IoT) dengan platform Blynk IoT, serta software simulasi WOKWI. Skematik rangkaian ditunjukkan pada Gambar 1, program Arduino pada Kode 1, dan video pembuatan pada tautan Video 1. Data pembacaan suhu (°C) dan kelembapan relatif (%) diukur secara real-time oleh sensor DHT22, kemudian dikirimkan secara nirkabel melalui koneksi Wi-Fi ESP32 ke server Blynk. Pengguna dapat memantau grafik perubahan suhu dan nilai kelembapan secara langsung melalui dashboard aplikasi Blynk IoT maupun antarmuka simulasi WOKWI.

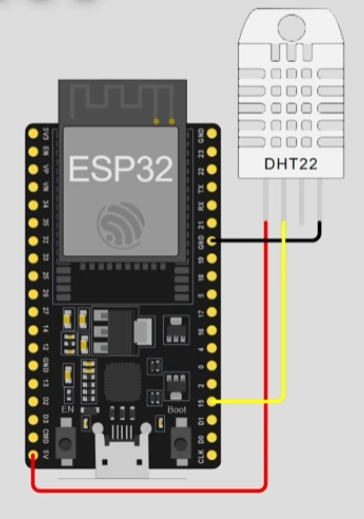

Gambar 1. Skematik rangkaian sistem

Pemetaan PIN:
* DHT22
VCC => 5V
SDA => 15
GND => GND

Kode Arduino 1. Kode Program

// =============================
// ALFIAN CENTER
// SUBSCRIBE
// Monitoring SUHU dan KELEMBABAN DHT22 IoT ESP32 Blynk
// PROGRAM BAKAL AKU KIRIM DENGAN SYARAT DIBAWAH
// LIKE 50, KOMEN 30 DAN * WAJIB SUBSCRIBE *
// PROGRAM DIKIRIM VIA KOMENTAR
// =============================

// 1. Identitas Blynk
#define BLYNK_TEMPLATE_ID "MASUKKAN_ID_DISINI"
#define BLYNK_TEMPLATE_NAME "Monitoring Suhu"
#define BLYNK_AUTH_TOKEN "MASUKKAN_TOKEN_DISINI"

#include <WiFi.h>
#include <BlynkSimpleEsp32.h>
#include <DHT.h>

// 2. Konfigurasi WiFi & Sensor
char auth[] = BLYNK_AUTH_TOKEN;
char ssid[] = "Wokwi-GUEST";
char pass[] = "";

#define DHTPIN 15          // Pin data DHT22
#define DHTTYPE DHT22       // Jenis sensor
DHT dht(DHTPIN, DHTTYPE);

BlynkTimer timer; // Membuat timer agar tidak membanjiri server Blynk

// 3. Fungsi Kirim Data Sensor
void kirimDataSensor() {
  float h = dht.readHumidity();
  float t = dht.readTemperature();

  // Cek jika sensor gagal terbaca
  if (isnan(h) || isnan(t)) {
    Serial.println("Gagal membaca sensor DHT!");
    return;
  }

  // Kirim data ke Virtual Pin Blynk
  Blynk.virtualWrite(V1, t); // V1 untuk Suhu
  Blynk.virtualWrite(V2, h); // V2 untuk Kelembapan

  Serial.print("Suhu: ");
  Serial.print(t);
  Serial.print("°C | Kelembapan: ");
  Serial.print(h);
  Serial.println("%");
}

void setup() {
  Serial.begin(115200);
  dht.begin();

  Blynk.begin(auth, ssid, pass);

  // Setel timer untuk kirim data setiap 2 detik (2000 milidetik)
  timer.setInterval(2000L, kirimDataSensor);
}

void loop() {
  Blynk.run();
  timer.run(); // Menjalankan timer
}

Video 1. Video tutorial pembuatan simulasi di WOKWI
