Pada bagian ini akan dibahas pembuatan sistem parkir pintar (smart parking) berbasis mikrokontroler ESP32, 5 buah sensor ultrasonik (HC-SR04), motor servo sebagai palang pintu otomatis, layar LCD 16×2 I2C, buzzer indikator, serta sistem Internet of Things (IoT) dengan platform Blynk IoT pada software simulasi WOKWI. Skematik rangkaian ditunjukkan pada Gambar 1, program Arduino pada Kode 1, dan video pembuatan pada tautan Video 1. Sistem menggunakan 1 sensor ultrasonik di gerbang masuk untuk mendeteksi kendaraan serta mengendalikan palang servo dan buzzer secara otomatis. Sementara itu, 4 sensor ultrasonik lainnya memantau ketersediaan slot parkir secara real-time. Informasi sisa slot parkir ditampilkan pada layar LCD lokasi dan disinkronkan langsung ke dashboard aplikasi Blynk IoT.

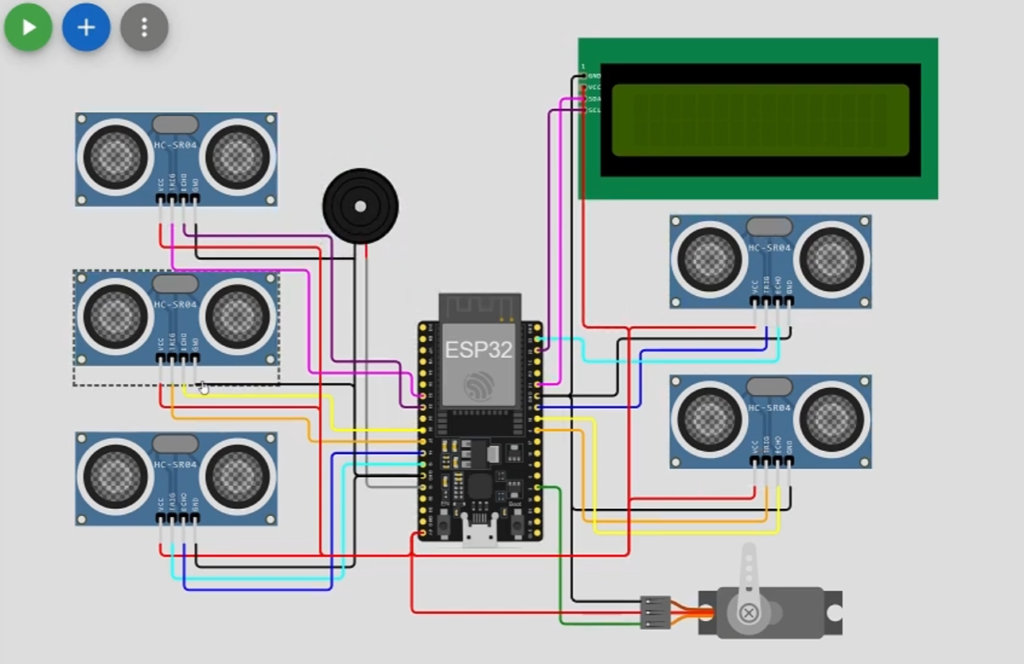

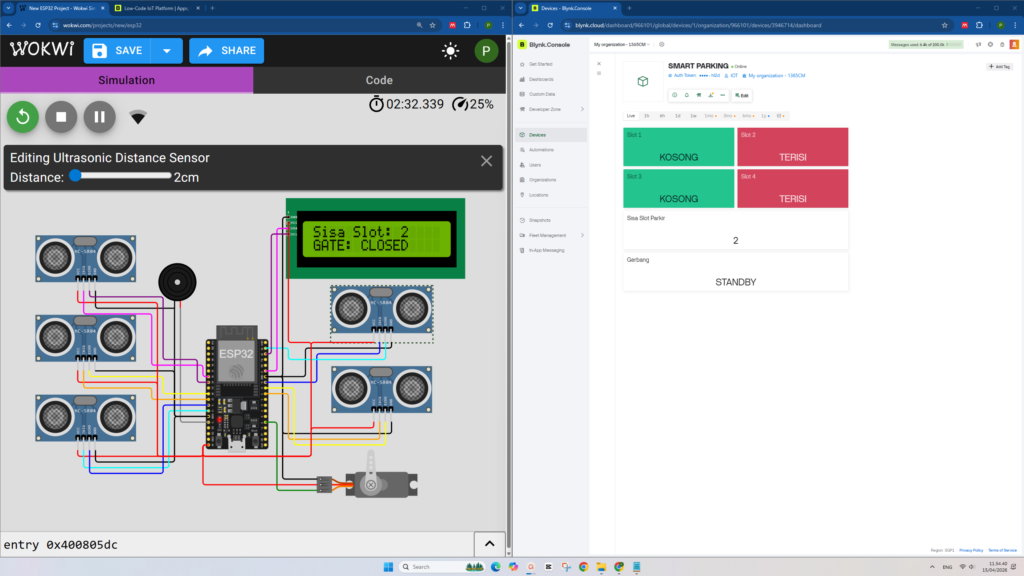

Gambar 1. Skematik rangkaian sistem

• LCD 16×2 I2C
  GND => GND
  VCC => 5V
  SDA => 21
  SCL => 22
• Sensor Gerbang (Ultrasonik)
  Trig => 32
  Echo => 33
• Sensor Slot 1 (Ultrasonik)
  Trig => 5
  Echo => 18
• Sensor Slot 2 (Ultrasonik)
  Trig => 19
  Echo => 23
• Sensor Slot 3 (Ultrasonik)
  Trig => 12
  Echo => 14
• Sensor Slot 4 (Ultrasonik)
  Trig => 27
  Echo => 26
• Motor Servo (Palang)
  Signal => 2
• Buzzer Indikator
  Positive => 13

  *semua VCC dihubungkan ke 5 volt dan GND dihubungkan ke GND*

Kode Arduino 1. Kode Program

// =============================
// ALFIAN CENTER
// SUBSCRIBE
// Tutorial Blynk IoT Sistem Parkir Mall Canggih Monitoring 4 Slot + Logika Gate Otomatis via Wokwi
// PROGRAM BAKAL AKU KIRIM DENGAN SYARAT DIBAWAH
// 50 LIKE, 20 KOMEN DAN *WAJIB SUBSCRIBE*
// PROGRAM DIKIRIM VIA KOMENTAR
// =============================

#define BLYNK_TEMPLATE_ID "TMPL6BpE_UHzz"
#define BLYNK_TEMPLATE_NAME "SMART PARKING"
#define BLYNK_AUTH_TOKEN "fxt2JmLJ9tvuE0alnzD34DCQSYpghI2d"

#include <WiFi.h>
#include <BlynkSimpleEsp32.h>
#include <LiquidCrystal_I2C.h>
#include <ESP32Servo.h>

// Pin Sensor Slot
const int trigPins[] = {5, 19, 12, 27};
const int echoPins[] = {18, 23, 14, 26};
// Pin Sensor Gerbang & Servo
const int trgGate = 32; const int echGate = 33;
const int pinServo = 2;
const int buzzer = 13;

char auth[] = BLYNK_AUTH_TOKEN;
char ssid[] = "Wokwi-GUEST";
char pass[] = "";

LiquidCrystal_I2C lcd(0x27, 16, 2);
Servo gate;
BlynkTimer timer;

int sisaSlot = 0;

int bacaJarak(int trig, int echo) {
  digitalWrite(trig, LOW); delayMicroseconds(2);
  digitalWrite(trig, HIGH); delayMicroseconds(10);
  digitalWrite(trig, LOW);
  long durasi = pulseIn(echo, HIGH);
  int jarak = durasi * 0.034 / 2;
  return (jarak == 0) ? 100 : jarak;
}

void updateSystem() {
  int terisi = 0;

  // 1. Cek 4 Slot Parkir
  for (int i = 0; i < 4; i++) {
    int jarak = bacaJarak(trigPins[i], echoPins[i]);
    if (jarak < 10) {
      terisi++;
      Blynk.virtualWrite(i + 1, "TERISI"); // V1 - V4
      Blynk.setProperty(i + 1, "color", "#D3435C");
    } else {
      Blynk.virtualWrite(i + 1, "KOSONG");
      Blynk.setProperty(i + 1, "color", "#23C48E");
    }
  }

  sisaSlot = 4 - terisi;
  Blynk.virtualWrite(V5, sisaSlot); // Update Sisa Slot ke Blynk

  // 2. Logika Gerbang Masuk
  int jarakMobil = bacaJarak(trgGate, echGate);

  if (jarakMobil > 0 && jarakMobil < 10) {
    if (sisaSlot > 0) {
      // Pintu Buka
      Blynk.virtualWrite(V6, "GATE OPEN");
      lcd.setCursor(0, 1); lcd.print("GATE: OPENING  ");
      gate.write(90);
      delay(3000);
      gate.write(0);
      lcd.setCursor(0, 1); lcd.print("GATE: CLOSED   ");
    } else {
      // Parkir Penuh
      tone(buzzer, 1000, 500);
      Blynk.virtualWrite(V6, "PARKIR PENUH!");
      lcd.setCursor(0, 1); lcd.print("!!! FULL !!!   ");
    }
  } else {
    Blynk.virtualWrite(V6, "STANDBY");
  }

  // 3. Tampilan LCD
  lcd.setCursor(0, 0);
  lcd.print("Sisa Slot: "); lcd.print(sisaSlot); lcd.print("   ");
}

void setup() {
  for (int i = 0; i < 4; i++) {
    pinMode(trigPins[i], OUTPUT); pinMode(echoPins[i], INPUT);
  }
  pinMode(trgGate, OUTPUT); pinMode(echGate, INPUT);
  pinMode(buzzer, OUTPUT);

  gate.attach(pinServo);
  gate.write(0);

  lcd.init(); lcd.backlight();
  Blynk.begin(auth, ssid, pass);
  timer.setInterval(1000L, updateSystem);
}

void loop() {
  Blynk.run();
  timer.run();
}

Video 1. Video tutorial pembuatan simulasi di WOKWI
