Cara Membuat Mesin Penetas Telur Otomatis IoT Menggunakan ESP32 & DHT22 (Simulasi Wokwi)
Cara Membuat Mesin Penetas Telur Otomatis IoT Menggunakan ESP32 & DHT22 (Simulasi Wokwi)
Pada bagian ini akan dibahas pembuatan sistem mesin penetas telur otomatis berbasis mikrokontroler ESP32, sensor suhu dan kelembapan DHT22, pemanas (heater), pelembap (humidifier), kipas pembuang udara (exhaust fan), motor servo penggerak pemutar telur, buzzer alarm, serta layar LCD 16×2 I2C menggunakan software simulasi WOKWI. Skematik rangkaian ditunjukkan pada Gambar 1, program Arduino pada Kode 1, dan video pembuatan pada tautan Video 1. Suhu dan kelembapan inkubator diukur secara otomatis untuk menjaga kondisi ideal penetasan. Ketika parameter menyimpang, sistem akan mengaktifkan kontrol pemanas, pelembap, exhaust fan, serta memutar rak telur menggunakan motor servo secara berkala.

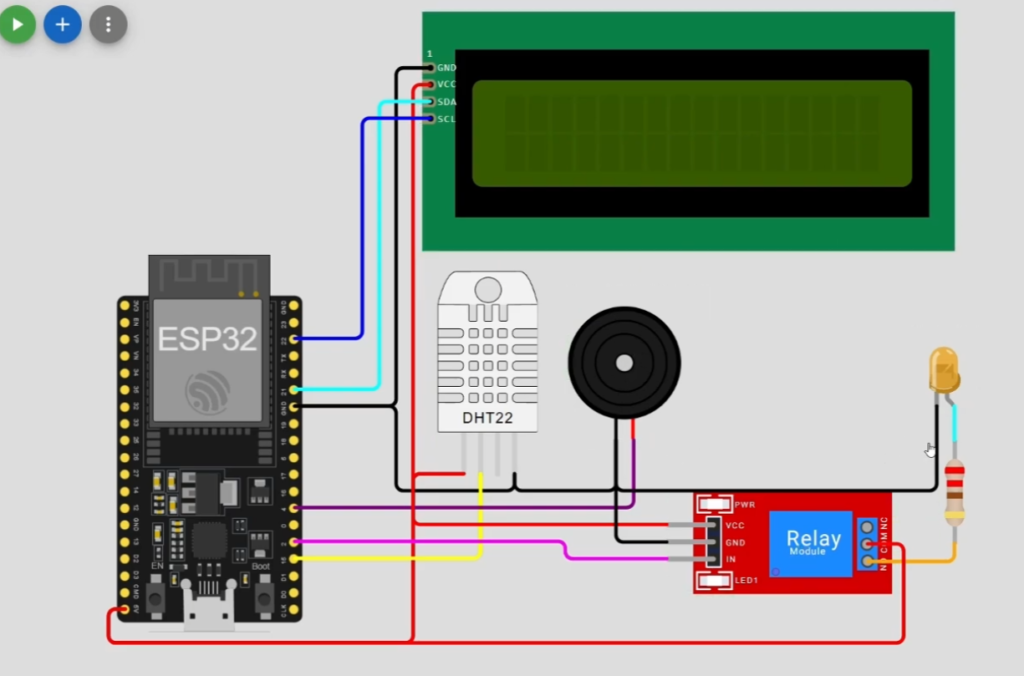

Gambar 1. Skematik rangkaian sistem
- LCD 16×2 I2C
GND => GND
VCC => 5V
SDA => 21
SCL => 22 - Sensor Suhu & Kelembapan (DHT22)
VCC => 3.3V / 5V
Data => 15
GND => GND - Heater (Pemanas)
Signal => 2 - Humidifier (Pelembap)
Signal => 5 - Exhaust Fan (Kipas Pembuang)
Signal => 18 - Motor Servo (Pemutar Telur)
Signal => 19 - Buzzer Alarm
Positive => 4
*semua VCC dihubungkan ke 5 volt dan GND dihubungkan ke GND*
Kode Arduino 1. Kode Program
// =============================
// ALFIAN CENTER
// SUBSCRIBE
// Membuat Mesin Penetas Telur Otomatis Versi 4 IoT Kontrol 3 Kondisi dan Servo Pemutar Otomatis Simulasi Wokwi
// PROGRAM BAKAL AKU KIRIM DENGAN SYARAT DIBAWAH
// LIKE 50, KOMEN 30 DAN * WAJIB SUBSCRIBE *
// PROGRAM DIKIRIM VIA KOMENTAR
// =============================
#define BLYNK_TEMPLATE_ID "ID"
#define BLYNK_TEMPLATE_NAME "NAME"
#define BLYNK_AUTH_TOKEN "TOKEN"
#include <WiFi.h>
#include <BlynkSimpleEsp32.h>
#include <LiquidCrystal_I2C.h>
#include <ESP32Servo.h>
#include "DHT.h"
#define DHTPIN 15
#define DHTTYPE DHT22
#define HEATER_PIN 2
#define HUMIDIFIER_PIN 5
#define EXHAUST_PIN 18
#define SERVO_PIN 19 // Servo Motor
#define BUZZER_PIN 4
char auth[] = BLYNK_AUTH_TOKEN;
char ssid[] = "Wokwi-GUEST";
char pass[] = "";
DHT dht(DHTPIN, DHTTYPE);
LiquidCrystal_I2C lcd(0x27, 16, 2);
Servo eggServo;
BlynkTimer timer;
// Variabel Kontrol
int manualOverride = 0;
unsigned long waktuBeep = 0;
bool statusBuzzer = false;
bool isNotifSent = false;
// Variabel Servo Pemutar Telur
int posisiServo = 0; // Mulai dari 0 derajat
unsigned long waktuTerakhirPutar = 0;
// 3 Jam = 3 * 60 * 60 * 1000 milidetik = 10800000
const unsigned long INTERVAL_PUTAR_TELUR = 10800000;
BLYNK_WRITE(V6) {
manualOverride = param.asInt();
}
// Tombol Demo / Manual Test Putar Telur dari HP (V8)
BLYNK_WRITE(V8) {
int buttonState = param.asInt();
if (buttonState == 1) { // Jika tombol di aplikasi ditekan
putarTelur();
}
}
void putarTelur() {
if (posisiServo == 0) {
posisiServo = 90; // Putar ke posisi 90 derajat
} else {
posisiServo = 0; // Kembalikan ke posisi 0 derajat
}
eggServo.write(posisiServo);
// Update info ke Blynk & LCD
Blynk.virtualWrite(V7, posisiServo);
Blynk.virtualWrite(V2, "PEMUTARAN TELUR");
lcd.setCursor(0, 1);
lcd.print("SRV MOVE TO: "); lcd.print(posisiServo); lcd.print("deg ");
delay(1500); // Beri jeda visual di LCD
}
void kontrolSistemInkubator() {
float h = dht.readHumidity();
float t = dht.readTemperature();
if (isnan(h) || isnan(t)) {
lcd.setCursor(0, 0);
lcd.print("Sensor Error! ");
return;
}
// ---- Logika Timer Otomatis Tiap 3 Jam ----
if (millis() - waktuTerakhirPutar >= INTERVAL_PUTAR_TELUR) {
waktuTerakhirPutar = millis();
putarTelur();
}
String statusSistem = "";
bool exhaustActive = false;
if (manualOverride == 1) {
statusSistem = "OFF LINE (HP)";
digitalWrite(HEATER_PIN, LOW);
digitalWrite(HUMIDIFIER_PIN, LOW);
digitalWrite(EXHAUST_PIN, LOW);
noTone(BUZZER_PIN);
}
else {
// ---- KONTROL HEATER ----
if (t < 37.0) {
digitalWrite(HEATER_PIN, HIGH);
statusSistem = "SUHU DINGIN";
} else if (t > 39.0) {
digitalWrite(HEATER_PIN, LOW);
exhaustActive = true;
statusSistem = "OVERHEAT!!";
if (!isNotifSent) {
Blynk.logEvent("suhu_overheat", "Bahaya! Inkubator Overheat: " + String(t, 1) + "Ā°C");
isNotifSent = true;
}
} else {
digitalWrite(HEATER_PIN, LOW);
}
// ---- KONTROL HUMIDIFIER ----
if (h < 50.0) {
digitalWrite(HUMIDIFIER_PIN, HIGH);
if(statusSistem == "") statusSistem = "UDARA KERING";
} else if (h > 65.0) {
digitalWrite(HUMIDIFIER_PIN, LOW);
exhaustActive = true;
if(statusSistem == "") statusSistem = "TERLALU BASAH";
} else {
digitalWrite(HUMIDIFIER_PIN, LOW);
}
// ---- KONTROL EXHAUST ----
if (exhaustActive) digitalWrite(EXHAUST_PIN, HIGH);
else digitalWrite(EXHAUST_PIN, LOW);
// ---- KONTROL ALARM ----
if (t > 39.0 || h < 40.0) {
if (millis() - waktuBeep > 300) {
waktuBeep = millis();
statusBuzzer = !statusBuzzer;
if (statusBuzzer) tone(BUZZER_PIN, 1500);
else noTone(BUZZER_PIN);
}
} else {
noTone(BUZZER_PIN);
isNotifSent = false;
}
if (t >= 37.0 && t <= 39.0 && h >= 50.0 && h <= 60.0) {
statusSistem = "KONDISI IDEAL";
}
}
// Kirim Data Ke Dashboard Blynk
Blynk.virtualWrite(V0, t);
Blynk.virtualWrite(V1, h);
Blynk.virtualWrite(V2, statusSistem);
Blynk.virtualWrite(V3, digitalRead(HEATER_PIN));
Blynk.virtualWrite(V4, digitalRead(HUMIDIFIER_PIN));
Blynk.virtualWrite(V5, digitalRead(EXHAUST_PIN));
Blynk.virtualWrite(V7, posisiServo);
// Update LCD 16x2 Lokal
lcd.setCursor(0, 0);
lcd.print("T:"); lcd.print(t, 1); lcd.print("C ");
lcd.print("H:"); lcd.print(h, 0); lcd.print("% ");
lcd.setCursor(0, 1);
lcd.print("R:");
lcd.print(digitalRead(HEATER_PIN) ? "1" : "0");
lcd.print(digitalRead(HUMIDIFIER_PIN) ? "1" : "0");
lcd.print(digitalRead(EXHAUST_PIN) ? "1" : "0");
lcd.print(" SV:"); lcd.print(posisiServo); lcd.print("deg ");
}
void setup() {
Serial.begin(115200);
pinMode(HEATER_PIN, OUTPUT);
pinMode(HUMIDIFIER_PIN, OUTPUT);
pinMode(EXHAUST_PIN, OUTPUT);
pinMode(BUZZER_PIN, OUTPUT);
eggServo.attach(SERVO_PIN);
eggServo.write(posisiServo); // Set posisi awal (0 derajat)
dht.begin();
lcd.init();
lcd.backlight();
lcd.print("Inkubator Final");
Blynk.begin(auth, ssid, pass);
lcd.clear();
timer.setInterval(500L, kontrolSistemInkubator);
}
void loop() {
Blynk.run();
timer.run();
}

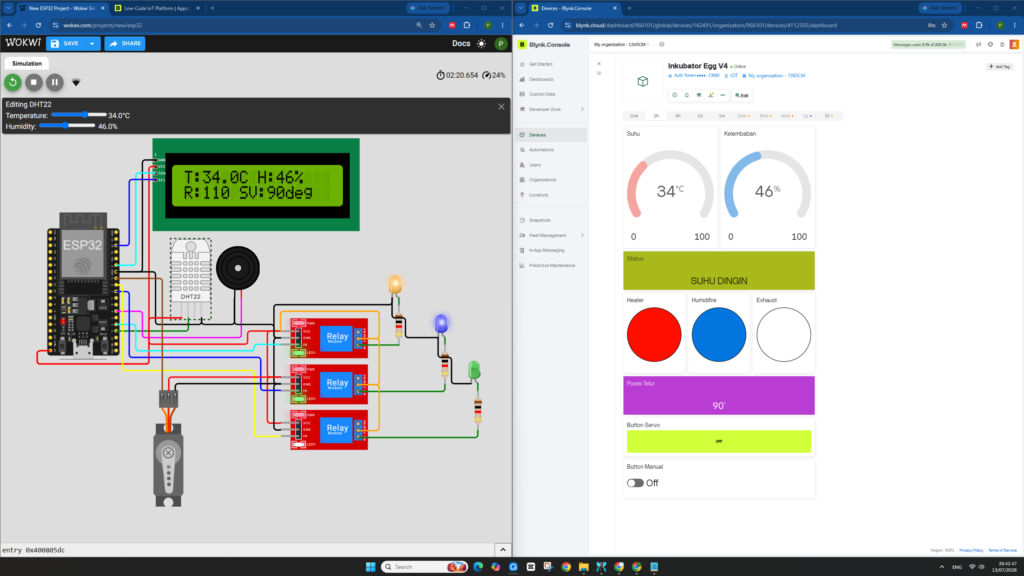

Video 1. Video tutorial pembuatan simulasi di WOKWI
