Pada bagian ini akan dibahas pembuatan sistem jemuran otomatis berbasis mikrokontroler Arduino UNO, sensor hujan (Rain Sensor), dua tombol manual (Push Button), motor stepper 28BYJ-48 dengan driver ULN2003. Skematik rangkaian ditunjukkan pada Gambar 1, program Arduino pada Kode 1, dan video pembuatan pada tautan Video 1. Sistem bekerja secara otomatis memindahkan/menarik jemuran menggunakan motor stepper saat sensor membaca titik air hujan. Selain itu, terdapat dua tombol kontrol manual yang berfungsi untuk membuka atau menutup jemuran secara fleksibel sesuai keinginan pengguna.

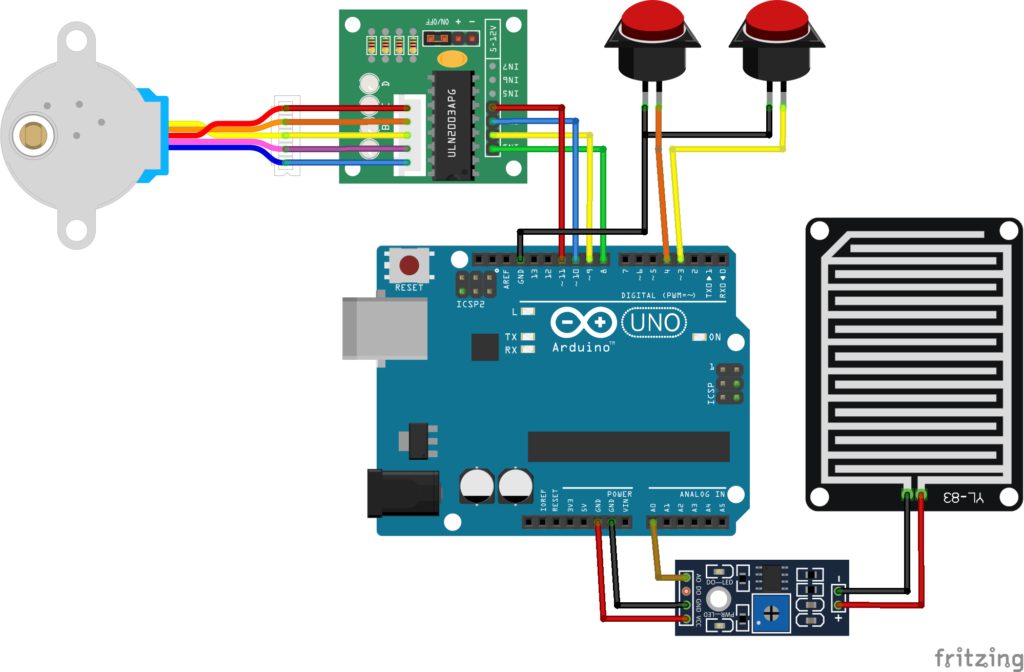

Gambar 1. Skematik rangkaian sistem

• Modul Driver Stepper ULN2003 & Motor 28BYJ-48
  IN1 => Pin 8
  IN2 => Pin 9
  IN3 => Pin 10
  IN4 => Pin 11
  VCC => 5V / Power Eksternal
  GND => GND
• Sensor Hujan (Rain Sensor)
  AO (Analog Output) => Pin A0
  VCC => 5V
  GND => GND
• Tombol Manual 1 (Buka Jemuran)
  Kaki 1 => Pin 3 (Internal Pull-Up)
  Kaki 2 => GND
• Tombol Manual 2 (Tutup Jemuran)
  Kaki 1 => Pin 4 (Internal Pull-Up)
  Kaki 2 => GND
• *semua VCC dihubungkan ke 5 volt dan GND dihubungkan ke GND*

DOWNLOAD LIBRARY STEPPER 28BYJ-48 dibawah ini:

Kode Arduino 1. Kode Program

// =============================
// ALFIAN LEARNING CENTER
// SUBSCRIBE
// Tutorial Arduino Project 28 - Membuat Jemuran Otomatis dengan Sensor Hujan dan Button
// PROGRAM BAKAL AKU KIRIM DENGAN SYARAT DIBAWAH
// LIKE 50, KOMEN 30 DAN * WAJIB SUBSCRIBE *
// PROGRAM DIKIRIM VIA KOMENTAR
// =============================

#include <Stepper.h>

const int stepsPerRevolution = 200; //Sesuai kan step

//Inisialisasi Pin in1 = 8, in2 = 9, in3 = 10, in4 = 11.
Stepper myStepper(stepsPerRevolution, 8, 10, 9, 11);

#define button1 digitalRead(3)==0
#define button2 digitalRead(4)==0

const int hujanPin = A0; // Pin analog tempat sensor hujan terhubung
int hujan = 0;
int cerah = 1;
int aman = 2;
int kondisi = hujan;

void setup() {
  Serial.begin(9600); //memulai serial monitor

  pinMode(3, INPUT_PULLUP);
  pinMode(4, INPUT_PULLUP);

  pinMode(hujanPin, INPUT);

  myStepper.setSpeed(100); //mengatur kecepatan atau speed dari motor stepper
}

void loop() {
  int hujanValue = analogRead(hujanPin);
  Serial.print("Nilai Hujan: ");
  Serial.println(hujanValue);

  if (hujanValue <= 500 && kondisi == hujan) {
    Serial.println("Hari Hujan");
    Serial.println("Menarik Jemuran");
    myStepper.step(5120); // memutar 360 derajat untuk 2048 dan 180 derajat untuk 1024
    delay(1000);
    kondisi = cerah;
  } else if (hujanValue >= 700 && kondisi == cerah) {
    Serial.println("Hari Cerah");
    Serial.println("Menjemur pakaian");
    myStepper.step(-5120); // memutar -360 derajat untuk -2048 dan -180 derajat untuk -1024
    delay(1000);
    kondisi = hujan;
  }

  if (button1) {
    while (button1) {
      //Serial.println("Menarik pakaian");
      myStepper.step(1);
      kondisi = aman;
    }
  }

  if (button2) {
    while (button2) {
      //Serial.println("Menjemur pakaian");
      myStepper.step(-1);
      kondisi = hujan;
    }
  }

  Serial.println("stand by");
  delay(100);
}

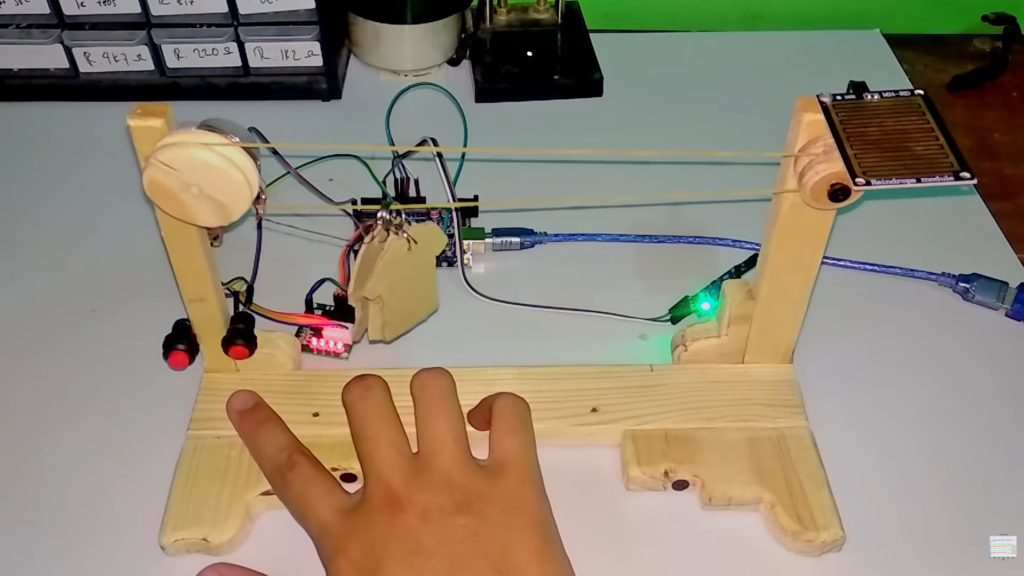

Video 1. Video tutorial pembuatan
