Pada bagian ini akan dibahas pembuatan sistem pengatur posisi gorden/tirai otomatis berbasis mikrokontroler ESP32, sensor intensitas cahaya LDR, motor servo sebagai penggerak gorden, layar LCD 16×2 I2C sebagai penampil status, dan sistem Internet of Things (IoT) dengan platform Blynk IoT pada software simulasi WOKWI. Skematik rangkaian ditunjukkan pada Gambar 1, program Arduino pada Kode 1, dan video pembuatan pada tautan Video 1. Sistem dapat membuka atau menutup gorden secara otomatis menyesuaikan tingkat pencahayaan ruangan yang dibaca oleh sensor LDR. Status posisi gorden dan intensitas cahaya ditampilkan secara real-time pada layar LCD serta dapat dipantau dan dikontrol secara jarak jauh melalui aplikasi Blynk IoT.

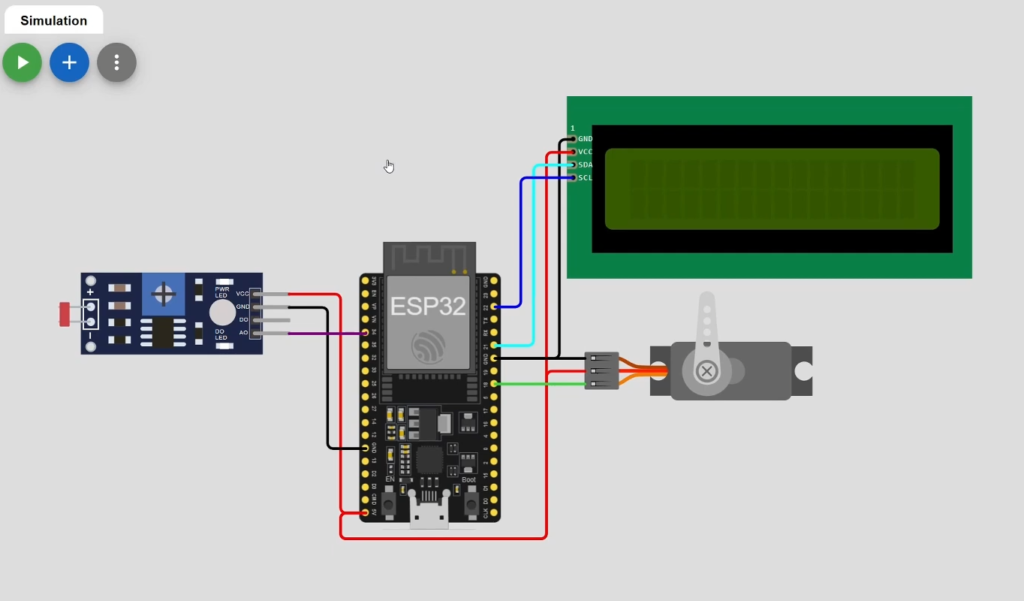

Gambar 1. Skematik rangkaian sistem

• LCD 16×2 I2C (Alamat: 0x27)
  GND => GND
  VCC => 5V / 3.3V
  SDA => GPIO 21
  SCL => GPIO 22
• Sensor Cahaya (LDR)
  AO (Analog Output) => GPIO 34 (LDR_PIN)
  VCC => 3.3V
  GND => GND
• Motor Servo (Penggerak Gorden)
  Signal => GPIO 18 (SERVO_PIN)
  VCC => 5V
  GND => GND

Kode Arduino 1. Kode Program

// =============================
// ALFIAN CENTER
// SUBSCRIBE
// Tutorial IoT: Mengatur Posisi Gorden Menggunakan Sensor LDR dan Servo via Blynk ESP32
// PROGRAM BAKAL AKU KIRIM DENGAN SYARAT DIBAWAH
// LIKE 50, KOMEN 30 DAN * WAJIB SUBSCRIBE *
// PROGRAM DIKIRIM VIA KOMENTAR
// =============================

#define BLYNK_TEMPLATE_ID "TMPL6-CtqWvfq"
#define BLYNK_TEMPLATE_NAME "Lux Meter"
#define BLYNK_AUTH_TOKEN "VdoHsSLgRil60ec1sMTV9hSXqZ6qJHpc"

#include <WiFi.h>
#include <BlynkSimpleEsp32.h>
#include <LiquidCrystal_I2C.h>
#include <ESP32Servo.h>

#define LDR_PIN 34
#define SERVO_PIN 18

const float GAMMA = 0.7;
const float RL10 = 50;

char auth[] = BLYNK_AUTH_TOKEN;
char ssid[] = "Wokwi-GUEST";
char pass[] = "";

LiquidCrystal_I2C lcd(0x27, 16, 2);
BlynkTimer timer;
Servo gordenServo;

// Variabel Kontrol
int modeSistem = 0;   // 0 = Otomatis, 1 = Manual
int sliderManual = 0; // 0 - 100%
int persenGorden = 0;

// Ambil data Mode dari Blynk (V2)
BLYNK_WRITE(V2) {
  modeSistem = param.asInt();
}

// Ambil data Slider Manual dari Blynk (V3)
BLYNK_WRITE(V3) {
  sliderManual = param.asInt();
}

void windowAutomation() {
  // 1. Hitung Nilai Lux Akurat
  int nilaiADC = analogRead(LDR_PIN);
  if (nilaiADC >= 4095) nilaiADC = 4094;
  float voltage = nilaiADC * 5.0 / 4095.0;
  float resistance = 2000 * voltage / (1 - voltage / 5.0);
  float lux = pow(RL10 * 1e3 * pow(10, GAMMA) / resistance, (1 / GAMMA));

  // 2. Logika Pemilihan Mode
  if (modeSistem == 0) {
    // ---- MODE OTOMATIS ----
    if (lux > 1500) {
      persenGorden = 100; // Menutup rapat
    } else if (lux > 800) {
      persenGorden = 50;  // Menutup setengah
    } else {
      persenGorden = 0;   // Terbuka penuh
    }
  } else {
    // ---- MODE MANUAL ----
    persenGorden = sliderManual;
  }

  // 3. Gerakkan Servo berdasarkan Persentase (0% = 0 derajat, 100% = 180 derajat)
  int sudutServo = map(persenGorden, 0, 100, 0, 180);
  gordenServo.write(sudutServo);

  // 4. Kirim Data ke Blynk
  Blynk.virtualWrite(V0, lux);
  Blynk.virtualWrite(V1, persenGorden);

  // 5. Tampilan Lokal ke LCD
  lcd.setCursor(0, 0);
  lcd.print("Lux: "); lcd.print((int)lux);
  lcd.print(" Mod: "); lcd.print(modeSistem == 0 ? "AUTO" : "MNUL");
  lcd.print("   ");

  lcd.setCursor(0, 1);
  lcd.print("Gorden: "); lcd.print(persenGorden); lcd.print("%   ");
}

void setup() {
  Serial.begin(115200);

  // Setup Servo
  ESP32PWM::allocateTimer(0);
  gordenServo.setPeriodHertz(50);
  gordenServo.attach(SERVO_PIN, 500, 2400);

  lcd.init();
  lcd.backlight();
  lcd.print("Smart Window...");

  Blynk.begin(auth, ssid, pass);
  lcd.clear();

  // Ambil data setiap 1 detik
  timer.setInterval(1000L, windowAutomation);
}

void loop() {
  Blynk.run();
  timer.run();
}

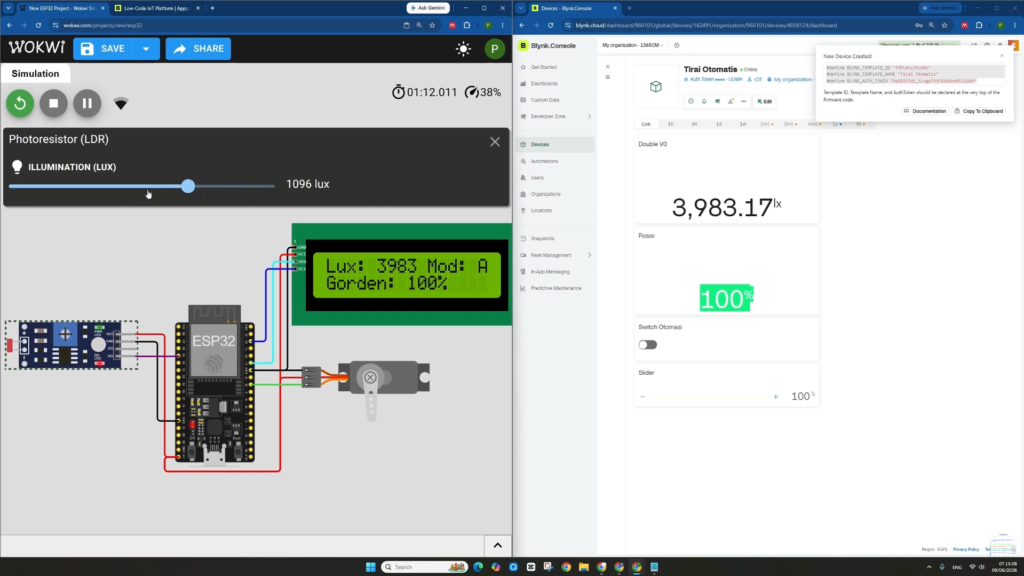

Video 1. Video tutorial pembuatan
