Tutorial ESP32: Monitoring Greenhouse Pintar Suhu, Kelembapan, dan Intensitas Cahaya (Lux) via Blynk IoT pada WOKWI

Pada bagian ini akan dibahas pembuatan sistem monitoring greenhouse pintar berbasis mikrokontroler ESP32, sensor suhu dan kelembapan DHT22, sensor intensitas cahaya LDR, layar LCD 16×2 I2C, serta sistem Internet of Things (IoT) dengan platform Blynk IoT pada software simulasi WOKWI. Skematik rangkaian ditunjukkan pada Gambar 1, program Arduino pada Kode 1, dan video pembuatan pada tautan Video 1. Sistem mengukur parameter iklim mikrik greenhouse seperti suhu (°C), kelembapan relatif (%), dan tingkat pencahayaan (Lux) secara real-time. Informasi data lingkungan ditampilkan pada layar LCD lokasi dan disinkronkan langsung ke dashboard aplikasi Blynk IoT untuk memudahkan pemantauan kondisi tanaman secara jarak jauh.

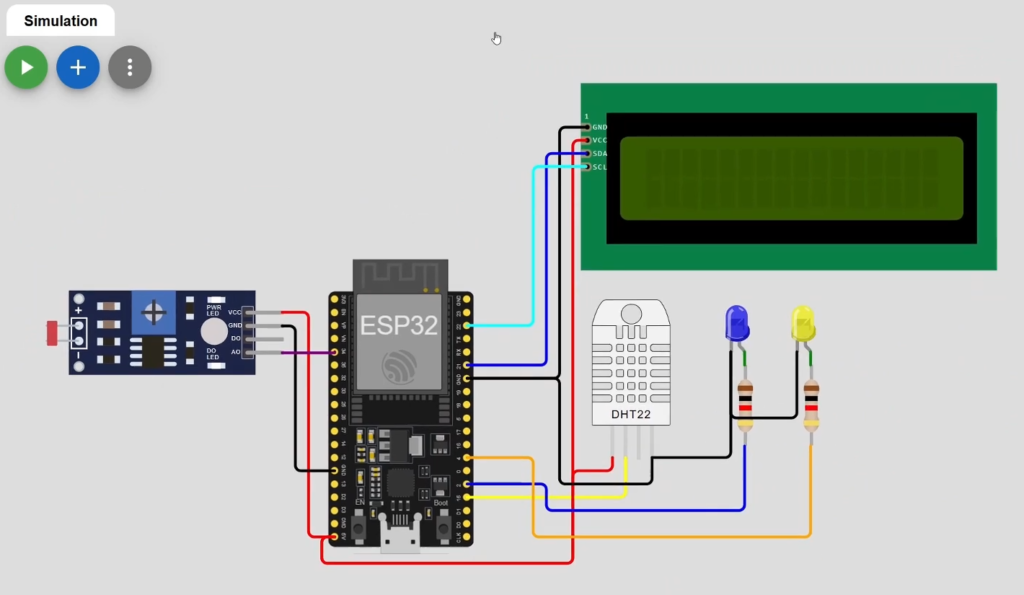

Gambar 1. Skematik rangkaian sistem

• LCD 16×2 I2C (Alamat: 0x27)
  GND => GND
  VCC => 5V / 3.3V
  SDA => GPIO 21
  SCL => GPIO 22
• Sensor Suhu & Kelembapan (DHT22)
  VCC => 3.3V / 5V
  Data => GPIO 15 (DHTPIN)
  GND => GND
• Sensor Cahaya (LDR)
  AO (Analog Output) => GPIO 34 (LDRPIN)
  VCC => 3.3V
  GND => GND

Kode Arduino 1. Kode Program

// =============================
// ALFIAN CENTER
// SUBSCRIBE
// Monitoring Greenhouse Pintar! Cek Suhu & Intensitas Cahaya (Lux) via Blynk & Wokwi
// PROGRAM BAKAL AKU KIRIM DENGAN SYARAT DIBAWAH
// LIKE 50, KOMEN 30 DAN * WAJIB SUBSCRIBE *
// PROGRAM DIKIRIM VIA KOMENTAR
// =============================


#define BLYNK_TEMPLATE_ID "ID"
#define BLYNK_TEMPLATE_NAME "NAME"
#define BLYNK_AUTH_TOKEN "TOKEN"

#include <WiFi.h>
#include <BlynkSimpleEsp32.h>
#include <DHT.h>
#include <LiquidCrystal_I2C.h>

#define DHTPIN 15
#define DHTTYPE DHT22
#define LDRPIN 34

char auth[] = BLYNK_AUTH_TOKEN;
char ssid[] = "Wokwi-GUEST";
char pass[] = "";

DHT dht(DHTPIN, DHTTYPE);
LiquidCrystal_I2C lcd(0x27, 16, 2);
BlynkTimer timer;

// Konstanta untuk Konversi LDR ke Lux
const float GAMMA = 0.7;
const float RL10 = 50;

void sendSensorData() {
  // 1. Baca DHT22
  float h = dht.readHumidity();
  float t = dht.readTemperature();

  // 2. Baca & Konversi LDR ke Lux
  int analogValue = analogRead(LDRPIN);
  float voltage = analogValue / 4095.0 * 3.3;
  float resistance = 2000 * voltage / (1 - voltage / 3.3);
  float lux = pow(RL10 * 1e3 * pow(10, GAMMA) / resistance, (1 / GAMMA));

  if (isnan(h) || isnan(t)) {
    Serial.println("Gagal baca sensor DHT!");
    return;
  }

  // Kirim ke Blynk
  Blynk.virtualWrite(V0, t);
  Blynk.virtualWrite(V1, h);
  Blynk.virtualWrite(V2, lux);

  // Logika Sederhana untuk Status
  if (t > 35.0) {
    digitalWrite(2, HIGH); // Nyalakan Pompa Pendingin
    Blynk.virtualWrite(V3, "SUHU PANAS - POMPA ON");
    Blynk.virtualWrite(V4, 1);
  } else if (lux < 500) {
    digitalWrite(4, HIGH); // Nyalakan Lampu Tambahan
    Blynk.virtualWrite(V3, "CAHAYA KURANG - LED ON");
  } else {
    digitalWrite(2, LOW);
    digitalWrite(4, LOW);
    Blynk.virtualWrite(V3, "KONDISI OPTIMAL");
    Blynk.virtualWrite(V4, 0);
  }

  // Tampilan LCD Lokal
  lcd.setCursor(0,0);
  lcd.print("T:"); lcd.print(t, 1); lcd.print("C ");
  lcd.print("H:"); lcd.print(h, 0); lcd.print("%  ");
  lcd.setCursor(0,1);
  lcd.print("Lux: "); lcd.print(lux, 0); lcd.print("      ");
}

void setup() {
  pinMode(2, OUTPUT);
  pinMode(4, OUTPUT);

  dht.begin();
  lcd.init(); lcd.backlight();

  Blynk.begin(auth, ssid, pass);
  timer.setInterval(2000L, sendSensorData);
}

void loop() {
  Blynk.run();
  timer.run();
}

Video 1. Video tutorial pembuatan
