Tutorial Arduino: Cara Membuat Alat Penghitung Langkah (Pedometer) Menggunakan Sensor Gyroscope & Accelerometer MPU6050 pada WOKWI

Pada bagian ini akan dibahas pembuatan alat penghitung langkah kaki (Pedometer) interaktif berbasis mikrokontroler Arduino Uno, sensor percepatan & Gyroscope 6-Axis MPU6050, serta layar LCD 16×2 I2C pada software simulasi WOKWI. Skematik rangkaian ditunjukkan pada Gambar 1, program Arduino pada Kode 1, dan video pembuatan pada tautan Video 1. Sistem memanfaatkan pustaka Adafruit MPU6050 dan LiquidCrystal_I2C untuk membaca data percepatan 3-sumbu (X, Y, Z) dari MPU6050 secara real-time. Perhitungan jumlah langkah dilakukan menggunakan rumus Vektor Magnitude (akar kuadrat dari X² + Y² + Z²). Jika total percepatan melebihi nilai ambang batas (threshold 12.5 m/s²), sistem mendeteksi 1 langkah baru dan menerapkan logika pengunci (debounce threshold) agar satu siklus gerakan tidak terhitung ganda secara tidak sengaja.

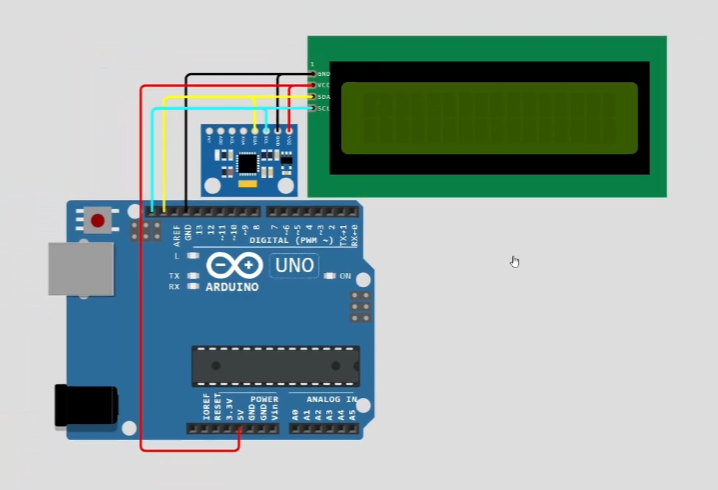

Gambar 1. Skematik rangkaian sistem

List Pin:

• Display LCD 16×2 I2C (Alamat: 0x27)
  GND => GND
  VCC => 5V
  SDA => Analog Pin A4 (SDA)
  SCL => Analog Pin A5 (SCL)
• Sensor Accelerometer & Gyroscope MPU6050 (I2C Bus)
  VCC => 5V / 3.3V
  GND => GND
  SDA => Analog Pin A4 (SDA)
  SCL => Analog Pin A5 (SCL)

Kode Arduino 1. Kode Program

// =============================
// ALFIAN CENTER
// SUBSCRIBE 🚨
// Alat Penghitung Langkah MPU6050 Arduino Uno

//===‼️  PROGRAM BAKAL DIKIRIM DENGAN SYARAT DIBAWAH ‼️===
//   === 👍LIKE 50, KOMEN 25 DAN WAJIB SUBSCRIBE 🔔 ===

// PROGRAM DIKIRIM VIA KOMENTAR
// =============================

#include <Adafruit_MPU6050.h>
#include <Adafruit_Sensor.h>
#include <Wire.h>
#include <LiquidCrystal_I2C.h>

// Inisialisasi LCD (alamat 0x27)
LiquidCrystal_I2C lcd(0x27, 16, 2);
Adafruit_MPU6050 mpu;

// Variabel untuk Pedometer
int langkah = 0;
float ambangBatas = 12.5; // Batas kekuatan gerakan untuk dianggap 1 langkah
bool diAtasAmbang = false;

void setup() {
  Serial.begin(115200);

  // Inisialisasi LCD
  lcd.init();
  lcd.backlight();
  lcd.setCursor(0, 0);
  lcd.print("Pedometer IoT");
  lcd.setCursor(0, 1);
  lcd.print("Inisialisasi...");
  delay(2000);
  lcd.setCursor(0, 0);
  lcd.print("    SUBSCRIBE   ");
  lcd.setCursor(0, 1);
  lcd.print(" ALFIAN  CENTER ");
  delay(2000);
  // Inisialisasi MPU6050
  if (!mpu.begin()) {
    lcd.clear();
    lcd.print("MPU Gagal!");
    while (1) yield();
  }

  delay(2000);
  lcd.clear();
}

void loop() {
  sensors_event_t a, g, temp;
  mpu.getEvent(&a, &g, &temp);

  // Menghitung total percepatan (Vektor Magnitude)
  // Rumus: Akar dari (x^2 + y^2 + z^2)
  float totalPercepatan = sqrt(sq(a.acceleration.x) + sq(a.acceleration.y) + sq(a.acceleration.z));

  // Logika Deteksi Langkah
  // Jika percepatan melebihi ambang batas dan sebelumnya di bawah ambang
  if (totalPercepatan > ambangBatas && !diAtasAmbang) {
    langkah++;
    diAtasAmbang = true; // Kunci agar satu gerakan tidak terhitung berkali-kali

    // Tampilkan ke Serial untuk Debugging
    Serial.print("Langkah Terdeteksi! Total: ");
    Serial.println(langkah);
  }

  // Jika percepatan turun kembali ke normal (gravitasi bumi ~9.8 m/s^2)
  if (totalPercepatan < (ambangBatas - 1.0)) {
    diAtasAmbang = false;
  }

  // Update Tampilan LCD
  lcd.setCursor(0, 0);
  lcd.print("Total Langkah:");
  lcd.setCursor(0, 1);
  lcd.print(langkah);
  lcd.print(" Step       "); // Spasi untuk membersihkan sisa angka sebelumnya

  delay(100); // Kecepatan sampling
}

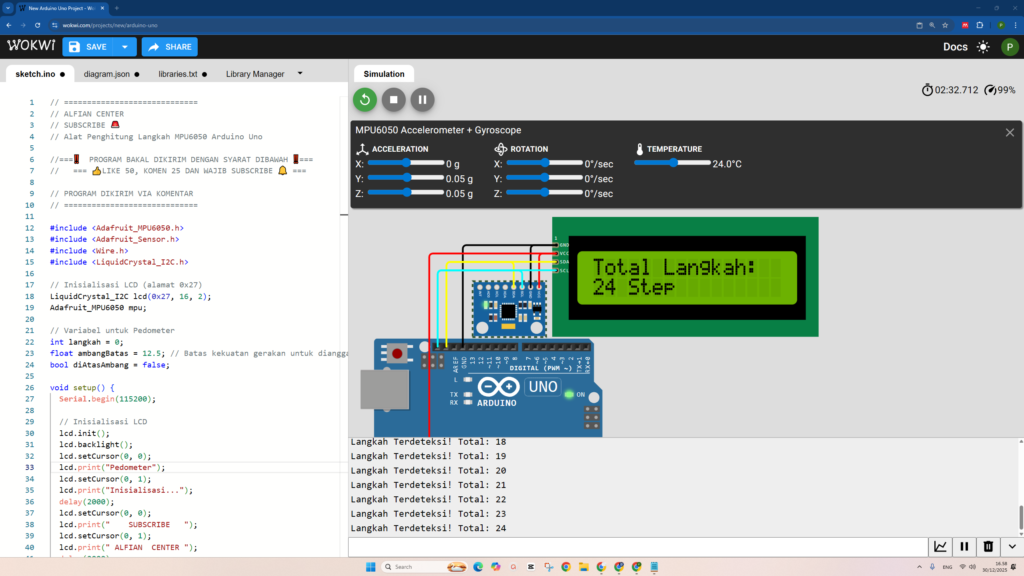

Video 1. Video tutorial pembuatan
