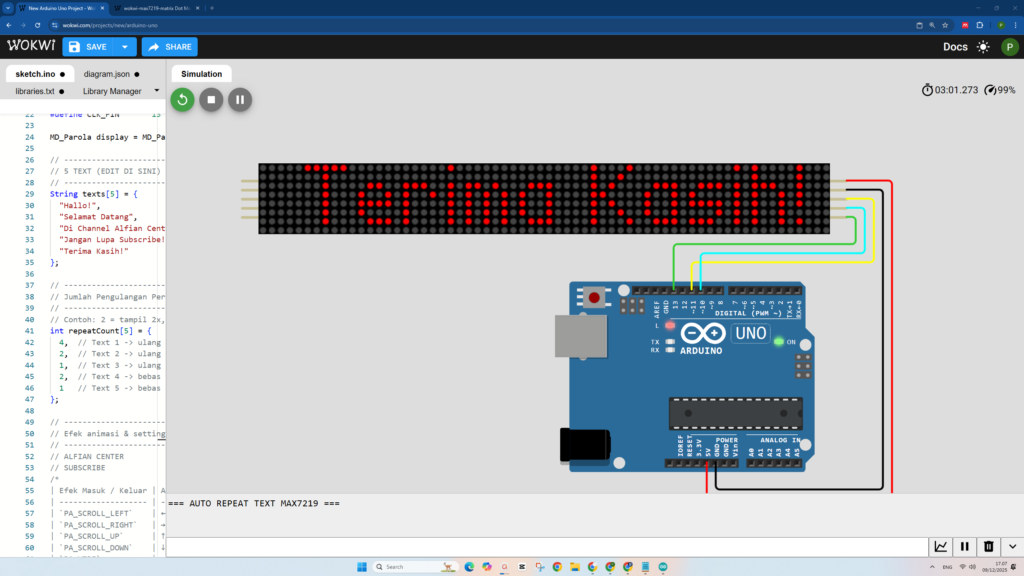

Tutorial Arduino: Cara Membuat Running Text Pengulangan Animasi Teks Multi-Pesan pada LED Dot Matrix MAX7219 WOKWI

Pada bagian ini akan dibahas pembuatan sistem Running Text pengulangan animasi teks multi-pesan berbasis mikrokontroler Arduino Uno dan modul LED Dot Matrix MAX7219 (8 Modul Cascaded) pada platform simulasi WOKWI. Skematik rangkaian ditunjukkan pada Gambar 1, program Arduino pada Kode 1, dan video pembuatan pada tautan Video 1. Sistem memanfaatkan pustaka MD_Parola dan MD_MAX72xx untuk menampilkan urutan 5 kalimat teks berbeda dengan kustomisasi jumlah pengulangan (repeat count) pada masing-masing pesan. Pengaturan efisiensi animasi diproses secara berurutan menggunakan fungsi pengulangan dinamis, kecepatan scrolling yang presisi, serta efek transisi masuk dan keluar teks secara konsisten.

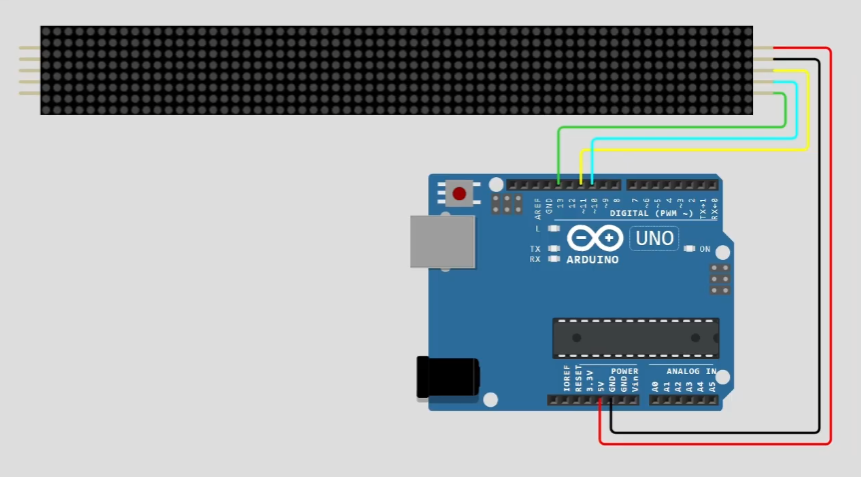

Gambar 1. Skematik rangkaian sistem

List Pin:

• Modul LED Dot Matrix MAX7219 (8-in-1 FC-16 / Parola HW)
  VCC => 5V
  GND => GND
  DIN (Data Pin) => Digital Pin 11 (DATA_PIN)
  CS (Chip Select) => Digital Pin 10 (CS_PIN)
  CLK (Clock Pin) => Digital Pin 13 (CLK_PIN)

Kode Arduino 1. Kode Program

// =============================
// ALFIAN CENTER
// SUBSCRIBE
// MAX7219 AUTOSCROLL 5 TEXT + REPEAT CONTROL
// PROGRAM BAKAL AKU KIRIM DENGAN SYARAT DIBAWAH
// LIKE 50, KOMEN 30 DAN * WAJIB SUBSCRIBE *
// PROGRAM DIKIRIM VIA KOMENTAR
// =============================


#include <MD_Parola.h>
#include <MD_MAX72xx.h>
#include <SPI.h>

// ---------------------------
// Konfigurasi LED DOT MATRIX
// ---------------------------
#define HARDWARE_TYPE MD_MAX72XX::PAROLA_HW
#define MAX_DEVICES   8
#define CS_PIN        10
#define DATA_PIN      11
#define CLK_PIN       13

MD_Parola display = MD_Parola(HARDWARE_TYPE, DATA_PIN, CLK_PIN, CS_PIN, MAX_DEVICES);

// ---------------------------
// 5 TEXT (EDIT DI SINI)
// ---------------------------
String texts[5] = {
  "Hallo!",
  "Selamat Datang",
  "Di Channel Alfian Center",
  "Jangan Lupa Subscribe!",
  "Terima Kasih!"
};

// ---------------------------
// Jumlah Pengulangan Per-Teks
// ---------------------------
// Contoh: 2 = tampil 2x, 4 = tampil 4x
int repeatCount[5] = {
  4,  // Text 1 -> ulang 2x
  2,  // Text 2 -> ulang 4x
  1,  // Text 3 -> ulang 1x
  2,  // Text 4 -> bebas atur
  1   // Text 5 -> bebas atur
};

// ---------------------------
// Efek animasi & setting lain
// ---------------------------
// ALFIAN CENTER
// SUBSCRIBE
/*
| Efek Masuk / Keluar | Arah / Efek                   | Keterangan                  |
| ------------------- | ----------------------------- | --------------------------- |
| `PA_SCROLL_LEFT`    | ← kiri                        | dari kanan ke kiri          |
| `PA_SCROLL_RIGHT`   | → kanan                       | dari kiri ke kanan          |
| `PA_SCROLL_UP`      | ↑ atas                        | dari bawah ke atas          |
| `PA_SCROLL_DOWN`    | ↓ bawah                       | dari atas ke bawah          |
| `PA_WIPE`           | usap kiri → kanan             | efek muncul penuh           |
| `PA_OPENING_CURSOR` | buka dari tengah              | seperti kursor membuka teks |
| `PA_CLOSING_CURSOR` | tutup ke tengah               | efek menutup                |
| `PA_RANDOM`         | acak                          | efek masuk acak             |
| `PA_PRINT`          | muncul langsung tanpa animasi |                             |
| `PA_BLINDS`         | efek tirai buka/tutup         |                             |
// ALFIAN CENTER
// SUBSCRIBE
*/
textEffect_t effectIn  = PA_SCROLL_LEFT;
textEffect_t effectOut = PA_SCROLL_LEFT;

int speed = 50;
int bright = 3;

// ---------------------------
// Variabel runtime
// ---------------------------
int textIndex = 0;        // teks ke berapa
int counterRepeat = 0;    // perhitungan ulang

// ---------------------------
// SETUP
// ---------------------------
void setup() {
  display.begin();
  display.setIntensity(bright);
  display.displayClear();

  Serial.begin(9600);
  Serial.println("=== AUTO REPEAT TEXT MAX7219 ===");
}

// ---------------------------
// Tampilkan Teks 1 kali
// ---------------------------
void showTextOnce(String msg) {
  display.displayText(
    msg.c_str(),
    PA_CENTER,
    speed,
    0,
    effectIn,
    effectOut
  );

  while (!display.displayAnimate()) {}
}

// ---------------------------
// LOOP
// ---------------------------
void loop() {

  // tampilkan teks sebanyak repeatCount[x]
  showTextOnce(texts[textIndex]);

  counterRepeat++;

  // jika teks sudah tampil sejumlah repeatCount, pindah ke teks berikutnya
  if (counterRepeat >= repeatCount[textIndex]) {
    counterRepeat = 0;
    textIndex++;

    if (textIndex >= 5) textIndex = 0;  // kembali ke teks 1
  }
}

Video 1. Video tutorial pembuatan
