Tutorial Arduino: Cara Membuat Bel Pintu Pintar (Smart Doorbell) Menggunakan Tombol Push Button, Buzzer Melodi, dan LCD I2C pada WOKWI

Pada bagian ini akan dibahas pembuatan sistem bel pintu pintar (Smart Doorbell) berbasis mikrokontroler Arduino Uno, tombol sakelar Push Button, modul nada Buzzer, serta layar LCD 16×2 I2C pada software simulasi WOKWI. Skematik rangkaian ditunjukkan pada Gambar 1, program Arduino pada Kode 1, dan video pembuatan pada tautan Video 1. Sistem memanfaatkan konfigurasi pin INPUT_PULLUP pada tombol untuk membaca penekanan bel secara stabil tanpa perlunya resistor eksternal. Ketika tombol ditekan (logika LOW), sistem akan memicu fungsi nada melodi “Ding-Dong” berulang melalui modul Buzzer serta mengubah tampilan standby pada LCD I2C menjadi notifikasi “Ada Tamu di Depan!” selama 3 detik sebelum kembali ke kondisi siap. Sistem juga dilengkapi dengan logika penanganan bouncing (debounce logic) agar penekanan bel tidak terhitung ganda.

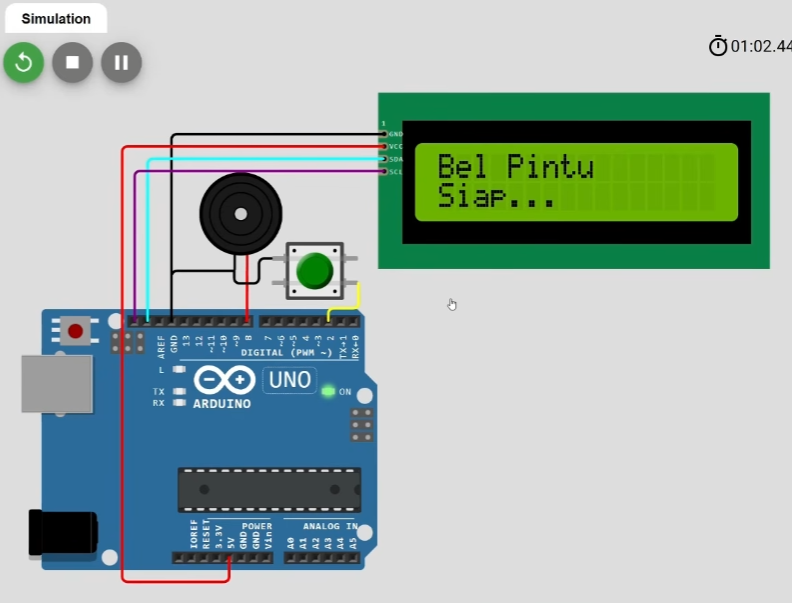

Gambar 1. Skematik rangkaian sistem

List Pin:

• Display LCD 16×2 I2C (Alamat: 0x27)
  GND => GND
  VCC => 5V
  SDA => Analog Pin A4 (SDA)
  SCL => Analog Pin A5 (SCL)
• Tombol Bel (Push Button)
  Terminal 1 => Digital Pin 2 (BUTTON_PIN – Internal Pullup Enabled)
  Terminal 2 => GND
• Buzzer Pasif/Aktif
  Positive Terminal (+) => Digital Pin 8 (BUZZER_PIN)
  Negative Terminal (-) => GND

Kode Arduino 1. Kode Program

// =============================
// ALFIAN CENTER
// SUBSCRIBE 🚨
// ☀ Membuat Bell Pintu Pintar

//===‼  PROGRAM BAKAL DIKIRIM DENGAN SYARAT DIBAWAH ‼===
//   === 👍LIKE 50, KOMEN 20 DAN WAJIB SUBSCRIBE 🔔 ===

// PROGRAM DIKIRIM VIA KOMENTAR
// =============================

#include <Wire.h>
#include <LiquidCrystal_I2C.h>

// =============================
// KONFIGURASI PIN
// =============================
#define BUTTON_PIN 2
#define BUZZER_PIN 8

// =============================
// LCD I2C (alamat umum 0x27 atau 0x3F)
// =============================
LiquidCrystal_I2C lcd(0x27, 16, 2);

// =============================
// SETUP
// =============================
void setup() {
  pinMode(BUTTON_PIN, INPUT_PULLUP); // tombol ke GND
  pinMode(BUZZER_PIN, OUTPUT);

  lcd.init();
  lcd.backlight();

  lcd.setCursor(0, 0);
  lcd.print("Bel Pintu");
  lcd.setCursor(0, 1);
  lcd.print("Siap...");
}

// =============================
// MELODI BUZZER
// =============================
void playBell() {
  tone(BUZZER_PIN, 880, 300);   // Ding
  delay(350);
  tone(BUZZER_PIN, 1320, 500); // Dong
  delay(600);

  tone(BUZZER_PIN, 880, 300);  // Ding
  delay(350);
  tone(BUZZER_PIN, 1320, 500); // Dong
  delay(700);

  noTone(BUZZER_PIN);
}




// =============================
// LOOP
// =============================
void loop() {
  if (digitalRead(BUTTON_PIN) == LOW) {
    // Bunyi bel
    playBell();

    // Tampilkan pesan tamu
    lcd.clear();
    lcd.setCursor(0, 0);
    lcd.print("Ada Tamu");
    lcd.setCursor(0, 1);
    lcd.print("di Depan!");

    delay(3000); // tampil 3 detik

    // Kembali ke standby
    lcd.clear();
    lcd.setCursor(0, 0);
    lcd.print("Bel Pintu");
    lcd.setCursor(0, 1);
    lcd.print("Siap...");

    // Debounce
    while (digitalRead(BUTTON_PIN) == LOW);
    delay(200);
  }
}

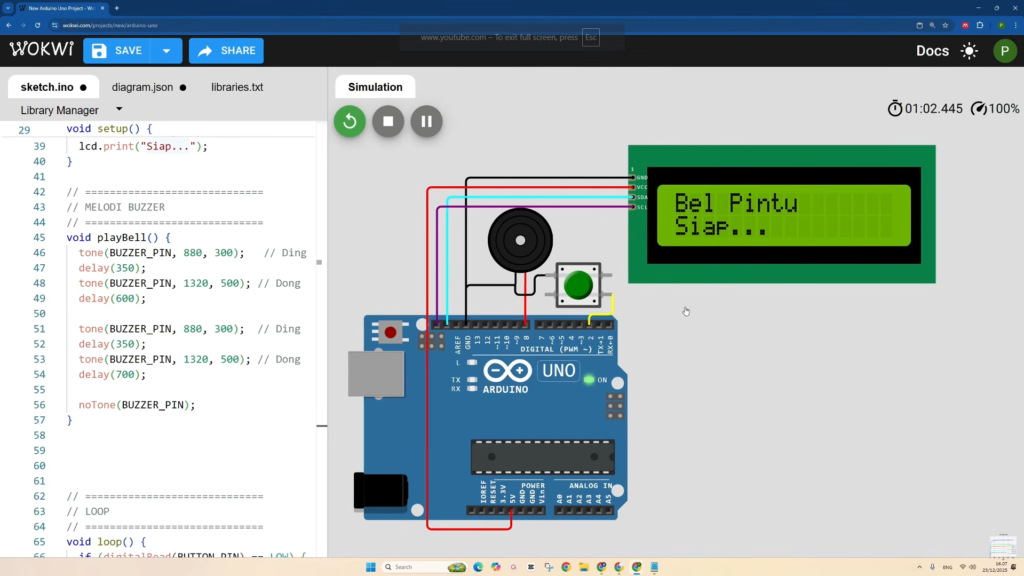

Video 1. Video tutorial pembuatan
