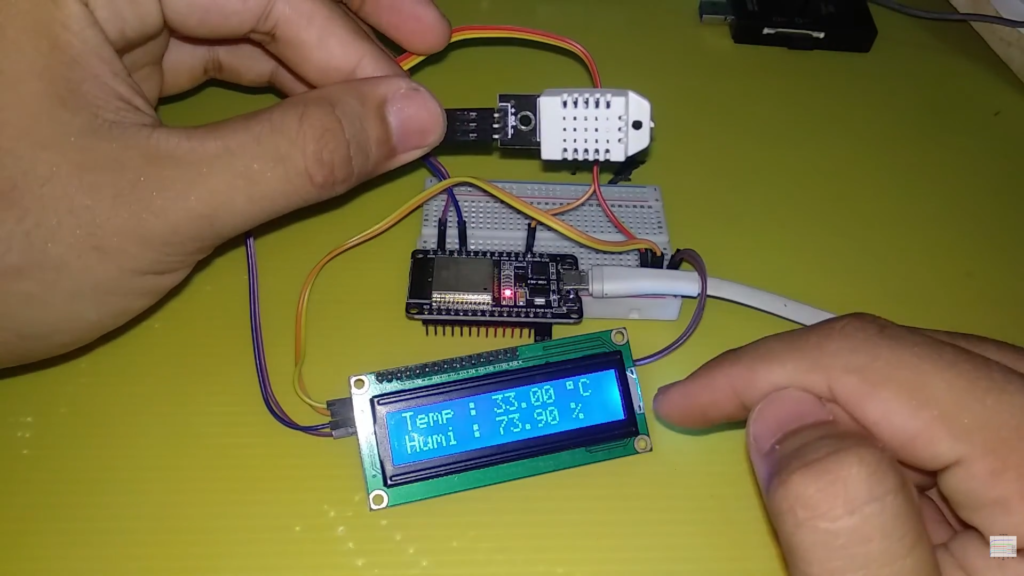

Tutorial Arduino: Pemantauan Suhu dan Kelembaban Menggunakan Sensor DHT22 dan Display LCD 16×2 I2C

Pada bagian ini akan dibahas pembuatan sistem pemantau kondisi lingkungan berbasis mikrokontroler Arduino/ESP32, sensor suhu dan kelembapan presisi tinggi DHT22, layar LCD 16×2 I2C, serta pembacaan serial data pada baudrate 115200. Skematik rangkaian ditunjukkan pada Gambar 1, program Arduino pada Kode 1, dan video pembuatan pada tautan Video 1. Sistem menggunakan pustaka DHT sensor library dan LiquidCrystal_I2C untuk mengukur besaran suhu (°C) dan kelembapan relatif (% RH) secara real-time. Data hasil pengukuran ditampilkan secara langsung pada baris layar LCD 16×2 lengkap dengan simbol derajat ((char)223) serta dikirimkan ke Serial Monitor untuk keperluan pemantauan dan debugging sistem secara kontinyu dengan jeda pembaruan data tiap 1 detik.

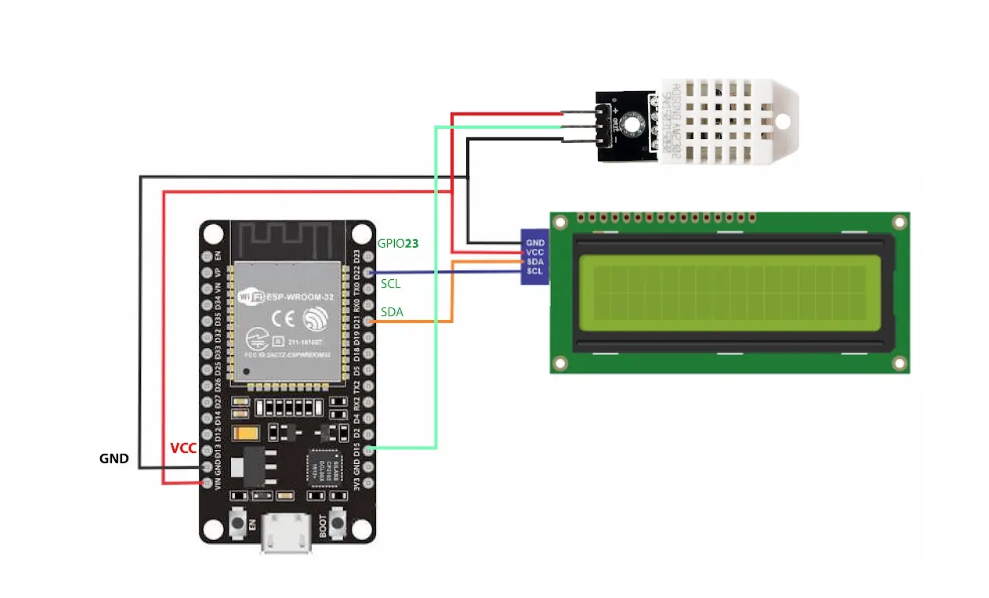

Gambar 1. Skematik rangkaian sistem

List Pin:

• Display LCD 16×2 I2C (Alamat: 0x27)
  GND => GND
  VCC => 5V / 3.3V
  SDA => SDA (Pin A4 pada Arduino Uno / GPIO 21 pada ESP32)
  SCL => SCL (Pin A5 pada Arduino Uno / GPIO 22 pada ESP32)
• Sensor Suhu & Kelembapan DHT22
  VCC => 5V / 3.3V
  GND => GND
  DATA => GPIO 15 / Digital Pin 15 (DHTPIN)

Library yang digunakan:

Kode Arduino 1. Kode Program

#include <LiquidCrystal_I2C.h>
LiquidCrystal_I2C lcd(0x27, 16, 2);

#include <DHT.h>
#define DHTPIN 15
#define DHTTYPE DHT22
DHT dht(DHTPIN, DHTTYPE);

void setup() {
  // put your setup code here, to run once:

  dht.begin();
  lcd.begin();
  Serial.begin(112500);
}

void loop() {
  // put your main code here, to run repeatedly:
  float humidity = dht.readHumidity(); //Kelembaban
  float temperature = dht.readTemperature(); // Suhu

  Serial.print("Temp :");
  Serial.println(temperature);

  lcd.setCursor(0, 0);
  lcd.print("Temp :");
  lcd.setCursor(7, 0);
  lcd.print(temperature);
  lcd.setCursor(13, 0);
  lcd.print((char)223);
  lcd.setCursor(14, 0);
  lcd.print("C");

  Serial.print("Humy :");
  Serial.println(humidity);

  lcd.setCursor(0, 1);
  lcd.print("Humi : ");
  lcd.setCursor(7, 1);
  lcd.print(humidity);
  lcd.setCursor(12, 1);
  lcd.print(" %");

  delay(1000);
}

Video 1. Video tutorial pembuatan
