Tutorial ESP32: Cara Membuat Alat Peringatan Dini Overheat Gudang untuk Pencegahan Kebakaran Berbasis Sensor DHT22 & Blynk IoT pada WOKWI

Pada bagian ini akan dibahas pembuatan sistem peringatan dini overheat dan pencegahan kebakaran gudang (Warehouse Fire Warning System) berbasis mikrokontroler ESP32, sensor suhu dan kelembapan DHT22, modul relay untuk kipas exhaust darurat, LED indikator merah berkedip, buzzer sirine peringatan, layar LCD 16×2 I2C, serta platform Blynk IoT pada software simulasi WOKWI. Skematik rangkaian ditunjukkan pada Gambar 1, program Arduino pada Kode 1, dan video pembuatan pada tautan Video 1. Sistem memantau suhu ruangan gudang secara real-time. Jika suhu melonjak melewati ambang batas bahaya (> 40.0°C), sistem otomatis mengaktifkan relay exhaust darurat untuk membuang panas, menyalakan sirine buzzer dan LED merah berkedip cepat, serta mengirimkan log notifikasi darurat langsung ke aplikasi Blynk. Pengguna juga dapat membungkam alarm sirine dari jarak jauh menggunakan fitur Mute Alarm via tombol virtual di Blynk.

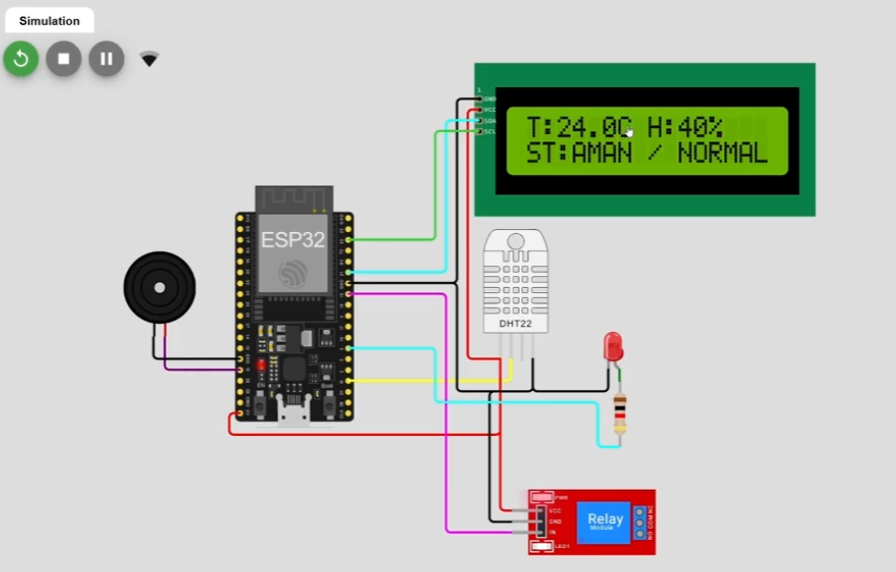

Gambar 1. Skematik rangkaian sistem

List Pin:

• Sensor Suhu & Kelembapan (DHT22)
  VCC => 3.3V / 5V
  GND => GND
  Data => GPIO 15 (DHTPIN)
• Display LCD 16×2 I2C (Alamat: 0x27)
  GND => GND
  VCC => 5V / 3.3V
  SDA => GPIO 21
  SCL => GPIO 22
• Actuator Relay, LED Indikator & Buzzer Alarm
  RELAY_EXHAUST (Relay Pembuang Panas Darurat) => GPIO 19
  LED_RED (Indikator Bahaya Overheat) => GPIO 4
  BUZZER_PIN (Sirine Peringatan Kebakaran) => GPIO 13

List Virtual PIN:

• V0 => Temperature (°C) – Datastream Nilai Suhu Gudang Real-Time dari Sensor DHT22
• V1 => Humidity (% RH) – Datastream Nilai Kelembapan Udara Gudang dari Sensor DHT22
• V2 => Warehouse Status (String) – Menampilkan Status Kondisi Gudang (“AMAN / NORMAL” atau “DANGER: OVERHEAT”)
• V3 => Alarm / Warning LED State (Integer 0/255) – Indikator Widget LED Status Bahaya Suhu Tinggi di Dashboard Blynk
• V4 => Alarm Mute Switch (Integer 0/1) – Sakelar Tombol Mute / Mematikan Suara Sirine Buzzer Jarak Jauh dari Aplikasi Blynk

Kode Arduino 1. Kode Program

// =============================
// ALFIAN CENTER
// SUBSCRIBE
// CEGAH KEBAKARAN GUDANG! Buat Alat Peringatan Dini Overheat Gudang ESP32 Blynk Wokwi
// PROGRAM BAKAL AKU KIRIM DENGAN SYARAT DIBAWAH
// LIKE 50, KOMEN 30 DAN * WAJIB SUBSCRIBE *
// PROGRAM DIKIRIM VIA KOMENTAR
// =============================

#define BLYNK_TEMPLATE_ID "TMPLxxxxxx"
#define BLYNK_TEMPLATE_NAME "NAME"
#define BLYNK_AUTH_TOKEN "Your_Auth_Token"

#include <WiFi.h>
#include <BlynkSimpleEsp32.h>
#include <LiquidCrystal_I2C.h>
#include "DHT.h"

#define DHTPIN 15
#define DHTTYPE DHT22

#define RELAY_EXHAUST 19
#define LED_RED 4
#define BUZZER_PIN 13

char auth[] = BLYNK_AUTH_TOKEN;
char ssid[] = "Wokwi-GUEST";
char pass[] = "";

DHT dht(DHTPIN, DHTTYPE);
LiquidCrystal_I2C lcd(0x27, 16, 2);
BlynkTimer timer;

bool alarmMuted = false;
bool isAlertTriggered = false;

BLYNK_WRITE(V4) {
  alarmMuted = param.asInt() == 1;
}

void checkWarehouseStatus() {
  float hum = dht.readHumidity();
  float temp = dht.readTemperature();

  if (isnan(hum) || isnan(temp)) {
    lcd.setCursor(0, 0);
    lcd.print("Sensor Error!!  ");
    return;
  }

  String statusText = "";

  // LOGIKA DETEKSI OVERHEAT (SUHU > 40°C)
  if (temp > 40.0) {
    statusText = "DANGER: OVERHEAT";
    digitalWrite(RELAY_EXHAUST, HIGH); // Nyalakan pembuang panas darurat

    // Blink LED Merah & Bunyi Sirine Cepat
    digitalWrite(LED_RED, !digitalRead(LED_RED));

    if (!alarmMuted) {
      tone(BUZZER_PIN, 2000, 200); // Sirine berkedip/bunyi cepat
    } else {
      noTone(BUZZER_PIN);
    }

    // Mengirimkan Notifikasi Darurat ke HP jika baru pertama terdeteksi
    if (!isAlertTriggered) {
      Blynk.logEvent("warehouse_alert", "🚨 BAHAYA! Suhu Gudang Tiba-tiba Melonjak ke " + String(temp, 1) + "°C! Potensi Kebakaran!");
      isAlertTriggered = true;
    }
  }
  else {
    // KONDISI AMAN
    statusText = "AMAN / NORMAL";
    digitalWrite(RELAY_EXHAUST, LOW);
    digitalWrite(LED_RED, LOW);
    noTone(BUZZER_PIN);
    isAlertTriggered = false;
  }

  // UPDATE DATA KE BLYNK IOT
  Blynk.virtualWrite(V0, temp);
  Blynk.virtualWrite(V1, hum);
  Blynk.virtualWrite(V2, statusText);
  Blynk.virtualWrite(V3, (temp > 40.0) ? 255 : 0);

  // UPDATE DISPLAY LCD 16x2
  lcd.setCursor(0, 0);
  lcd.print("T:"); lcd.print(temp, 1); lcd.print("C ");
  lcd.print("H:"); lcd.print(hum, 0); lcd.print("%  ");

  lcd.setCursor(0, 1);
  lcd.print("ST:"); lcd.print(statusText); lcd.print("        ");
}

void setup() {
  Serial.begin(115200);

  pinMode(RELAY_EXHAUST, OUTPUT);
  pinMode(LED_RED, OUTPUT);
  pinMode(BUZZER_PIN, OUTPUT);

  digitalWrite(RELAY_EXHAUST, LOW);
  digitalWrite(LED_RED, LOW);

  dht.begin();
  lcd.init();
  lcd.backlight();

  lcd.print("Warehouse System");
  lcd.setCursor(0, 1);
  lcd.print("Fire Warning V1 ");
  delay(1500);

  Blynk.begin(auth, ssid, pass);
  lcd.clear();

  // Timer cek kondisi setiap 500ms agar LED & Sirine berkedip cepat saat Overheat
  timer.setInterval(500L, checkWarehouseStatus);
}

void loop() {
  Blynk.run();
  timer.run();
}

Video 1. Video tutorial pembuatan
