Tutorial Arduino: Cara Membuat Sistem Indikator Suhu dan Kelembaban Menggunakan Sensor DHT22, Display LCD 16×2 I2C, & LED Threshold pada WOKWI

Pada bagian ini akan dibahas pembuatan sistem pemantauan lingkungan dan indikator suhu ambang batas (Threshold) berbasis mikrokontroler Arduino Uno, sensor suhu dan kelembapan presisi tinggi DHT22, layar LCD 16×2 I2C, serta indikator LED peringatan pada software simulasi WOKWI. Skematik rangkaian ditunjukkan pada Gambar 1, program Arduino pada Kode 1, dan video pembuatan pada tautan Video 1. Sistem memanfaatkan pustaka DHT sensor library dan LiquidCrystal_I2C untuk membaca nilai suhu (°C) dan kelembapan relatif (% RH) secara real-time. Layar LCD diperbarui secara berkala setiap 1 detik untuk menampilkan informasi suhu lengkap dengan simbol derajat (°C) serta tingkat kelembapan. Selain itu, sistem menyalakan lampu LED indikator secara otomatis apabila suhu lingkungan melebihi batas nilai ambang batas (suhu threshold >= 30.0°C).

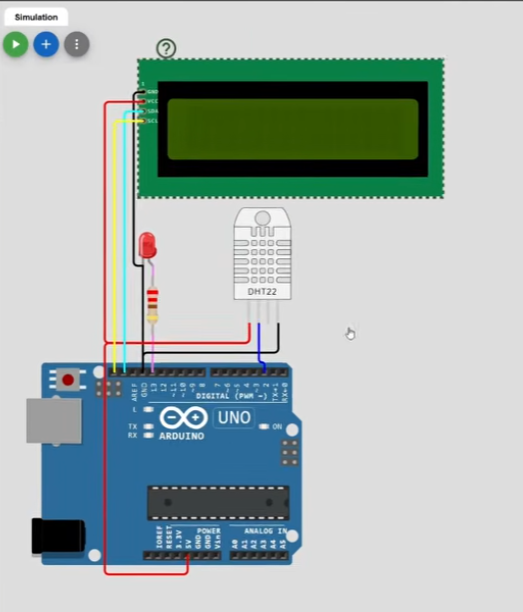

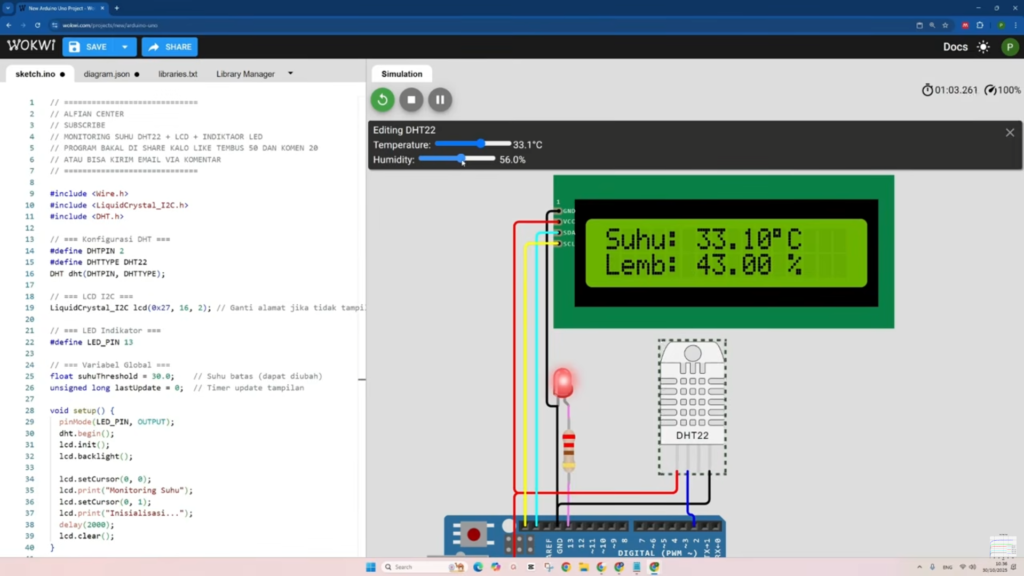

Gambar 1. Skematik rangkaian sistem

List Pin:

• Display LCD 16×2 I2C (Alamat: 0x27)
  GND => GND
  VCC => 5V
  SDA => Analog Pin A4 (SDA)
  SCL => Analog Pin A5 (SCL)
• Sensor Suhu & Kelembapan DHT22
  VCC => 5V
  GND => GND
  DATA => Digital Pin 2 (DHTPIN)
• LED Indikator Batas Suhu (Threshold)
  Anode (+ via Resistor 220 Ohm) => Digital Pin 13 (LED_PIN)
  Cathode (-) => GND

Kode Arduino 1. Kode Program

// =============================
// ALFIAN CENTER
// SUBSCRIBE
// MONITORING SUHU DHT22 + LCD + INDIKTAOR LED
// PROGRAM BAKAL DI SHARE KALO LIKE TEMBUS 50 DAN KOMEN 20
// ATAU BISA KIRIM EMAIL VIA KOMENTAR
// =============================

#include <Wire.h>
#include <LiquidCrystal_I2C.h>
#include <DHT.h>

// === Konfigurasi DHT ===
#define DHTPIN 2
#define DHTTYPE DHT22
DHT dht(DHTPIN, DHTTYPE);

// === LCD I2C ===
LiquidCrystal_I2C lcd(0x27, 16, 2); // Ganti alamat jika tidak tampil (0x3F kadang digunakan)

// === LED Indikator ===
#define LED_PIN 13

// === Variabel Global ===
float suhuThreshold = 30.0;    // Suhu batas (dapat diubah)
unsigned long lastUpdate = 0;  // Timer update tampilan

void setup() {
  pinMode(LED_PIN, OUTPUT);
  dht.begin();
  lcd.init();
  lcd.backlight();

  lcd.setCursor(0, 0);
  lcd.print("Monitoring Suhu");
  lcd.setCursor(0, 1);
  lcd.print("Inisialisasi...");
  delay(2000);
  lcd.clear();
}

void loop() {
  float suhu = dht.readTemperature();
  float kelembapan = dht.readHumidity();

  if (isnan(suhu) || isnan(kelembapan)) {
    lcd.clear();
    lcd.setCursor(0, 0);
    lcd.print("Error Baca DHT!");
    delay(2000);
    return;
  }

  // Update tampilan setiap 1 detik
  if (millis() - lastUpdate > 1000) {
    lcd.clear();
    lcd.setCursor(0, 0);
    lcd.print("Suhu: ");
    lcd.print(suhu, 2);
    lcd.print(char(223));  // Simbol derajat °
    lcd.print("C");

    lcd.setCursor(0, 1);
    lcd.print("Lemb: ");
    lcd.print(kelembapan, 2);
    lcd.print(" %");

    lastUpdate = millis();
  }

  // LED indikator
  if (suhu >= suhuThreshold) {
    digitalWrite(LED_PIN, HIGH);
  } else {
    digitalWrite(LED_PIN, LOW);
  }

  delay(200);
}

Video 1. Video tutorial pembuatan
