Tutorial Arduino: Cara Membuat Sistem Kunci Pintu Digital (Digital Door Lock) Menggunakan Rotary Encoder, Layar OLED SSD1306, & Motor Servo pada WOKWI

Pada bagian ini akan dibahas pembuatan sistem kunci pintu digital interaktif berbasis mikrokontroler Arduino Uno, modul Rotary Encoder (KY-040), layar OLED 128×64 I2C (SSD1306), motor servo sebagai pengunci pintu, buzzer alarm, serta indikator LED pada software simulasi WOKWI. Skematik rangkaian ditunjukkan pada Gambar 1, program Arduino pada Kode 1, dan video pembuatan pada tautan Video 1. Sistem memungkinkan pengguna untuk memasukkan PIN rahasia (4 digit) dengan memutar tombol Rotary Encoder untuk memilih angka (0-9) dan menekan tombol encoder untuk mengonfirmasi setiap digit. Layar OLED menampilkan progres input PIN secara real-time. Jika PIN benar, motor servo akan membuka kunci (90 derajat) selama 3 detik sebelum menguncinya kembali. Sistem juga dilengkapi fitur keamanan cooldown (blokir sementara) secara bertingkat jika terjadi kesalahan input PIN beruntun.

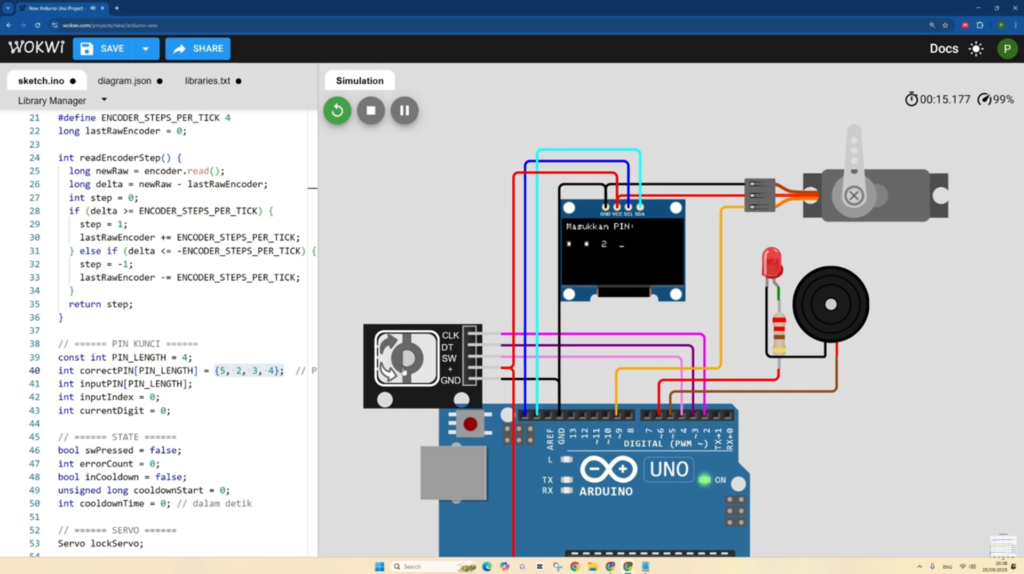

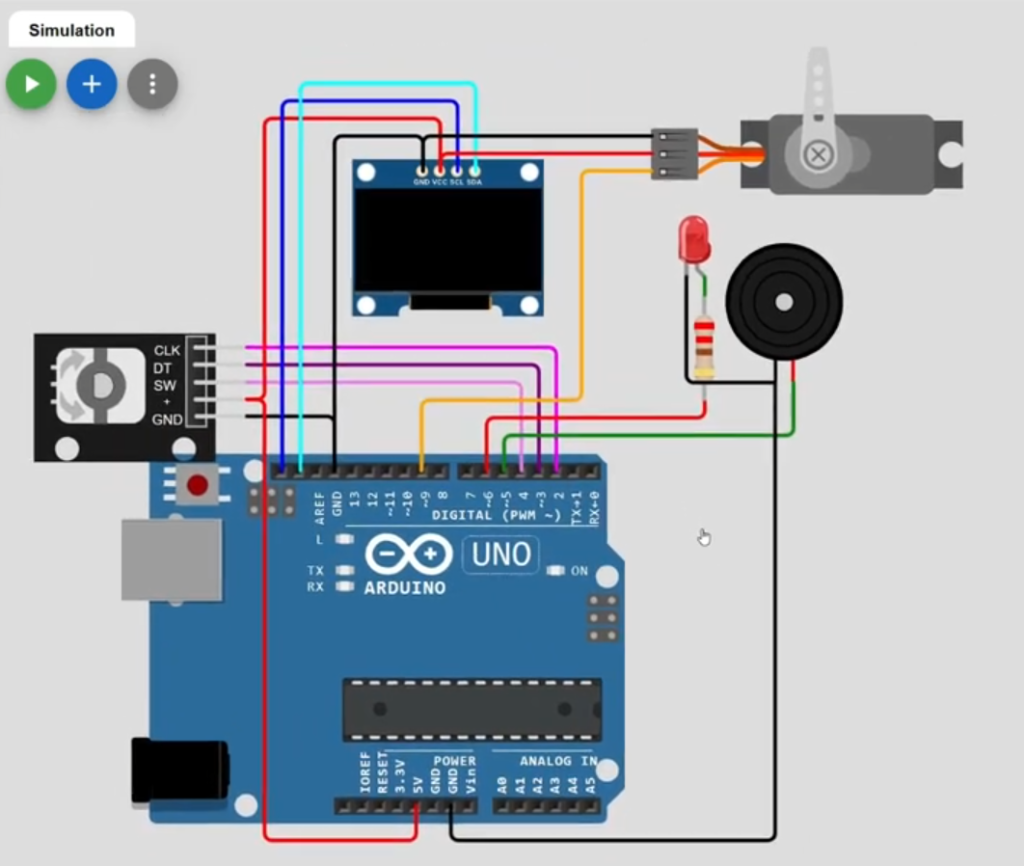

Gambar 1. Skematik rangkaian sistem

List Pin:

• Display OLED 128×64 I2C (SSD1306 – Alamat: 0x3C)
  GND => GND
  VCC => 5V
  SDA => Analog Pin A4 (SDA)
  SCL => Analog Pin A5 (SCL)
• Rotary Encoder (KY-040)
  CLK (Clock) => Digital Pin 2 (CLK)
  DT (Data) => Digital Pin 3 (DT)
  SW (Switch) => Digital Pin 4 (SW / Tombol Tekan)
• / VCC => 5V
  GND => GND
• Output Buzzer, LED Indikator & Motor Servo
  Buzzer Audio (Positive Terminal) => Digital Pin 5 (BUZZER)
  LED Indikator Status Akses => Digital Pin 6 (LED_PIN via Resistor 220 Ohm)
  Motor Servo Pengunci Pintu => Digital Pin 9 (SERVO_PIN)

List Virtual PIN:

• Proyek ini dirancang sebagai sistem kunci pintu digital mandiri (standalone/offline) pada platform WOKWI menggunakan Rotary Encoder, Display OLED SSD1306, dan Motor Servo tanpa koneksi internet/cloud. Oleh karena itu, pemetaan Virtual Pin Blynk tidak diterapkan pada modul proyek ini.

Kode Arduino 1. Kode Program

// =============================
// ALFIAN CENTER
// SUBSCRIBE
// KUNCI PINTU DIGITAL
// PROGRAM BAKAL DI SHARE KALO LIKE TEMBUS 50 DAN KOMEN 20
// ATAU BISA KIRIM EMAIL VIA KOMENTAR
// =============================

#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
#include <Encoder.h>
#include <Servo.h>

#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64
Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1);

// Pin
#define CLK 2
#define DT 3
#define SW 4
#define BUZZER 5
#define LED_PIN 6
#define SERVO_PIN 9

// Rotary Encoder
Encoder encoder(CLK, DT);
#define ENCODER_STEPS_PER_TICK 4
long lastRawEncoder = 0;

int readEncoderStep() {
  long newRaw = encoder.read();
  long delta = newRaw - lastRawEncoder;
  int step = 0;
  if (delta >= ENCODER_STEPS_PER_TICK) {
    step = 1;
    lastRawEncoder += ENCODER_STEPS_PER_TICK;
  } else if (delta <= -ENCODER_STEPS_PER_TICK) {
    step = -1;
    lastRawEncoder -= ENCODER_STEPS_PER_TICK;
  }
  return step;
}

// ====== PIN KUNCI ======
const int PIN_LENGTH = 4;
int correctPIN[PIN_LENGTH] = {1, 2, 3, 4};  // PIN rahasia
int inputPIN[PIN_LENGTH];
int inputIndex = 0;
int currentDigit = 0;

// ====== STATE ======
bool swPressed = false;
int errorCount = 0;
bool inCooldown = false;
unsigned long cooldownStart = 0;
int cooldownTime = 0; // dalam detik

// ====== SERVO ======
Servo lockServo;

void setup() {
  pinMode(BUZZER, OUTPUT);
  pinMode(LED_PIN, OUTPUT);
  pinMode(SW, INPUT_PULLUP);

  lockServo.attach(SERVO_PIN);
  lockServo.write(0); // posisi terkunci

  if (!display.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
    for (;;);
  }

  display.clearDisplay();
  display.setTextSize(1);
  display.setTextColor(SSD1306_WHITE);
  display.setCursor(0, 0);
  display.println("Digital Lock");
  display.display();
  delay(1500);
}

void loop() {
  if (inCooldown) {
    handleCooldown();
    return;
  }

  int step = readEncoderStep();
  if (step != 0) {
    currentDigit = (currentDigit + step + 10) % 10; // 0-9
  }

  // Tombol encoder
  if (digitalRead(SW) == LOW && !swPressed) {
    swPressed = true;
    inputPIN[inputIndex] = currentDigit;
    inputIndex++;
    tone(BUZZER, 1200, 100);

    if (inputIndex >= PIN_LENGTH) {
      checkPIN();
    }
  } else if (digitalRead(SW) == HIGH) {
    swPressed = false;
  }

  drawScreen();
}

// ====== CEK PIN ======
void checkPIN() {
  bool correct = true;
  for (int i = 0; i < PIN_LENGTH; i++) {
    if (inputPIN[i] != correctPIN[i]) {
      correct = false;
      break;
    }
  }

  if (correct) {
    tone(BUZZER, 1500, 200);
    digitalWrite(LED_PIN, HIGH);
    display.clearDisplay();
    display.setCursor(0, 0);
    display.println("PIN Benar!");
    display.display();

    lockServo.write(90); // buka kunci
    delay(3000);

    lockServo.write(0); // tutup lagi
    digitalWrite(LED_PIN, LOW);
    errorCount = 0;
  } else {
    errorCount++;
    tone(BUZZER, 400, 400);
    display.clearDisplay();
    display.setCursor(0, 0);
    display.println("PIN Salah!");
    display.display();
    delay(1500);

    if (errorCount % 3 == 0) {
      int batch = errorCount / 3;
      cooldownTime = batch * 60; // 1 menit per batch
      cooldownStart = millis();
      inCooldown = true;
    }
  }

  inputIndex = 0;
  currentDigit = 0;
}

// ====== HANDLE COOLDOWN ======
void handleCooldown() {
  unsigned long elapsed = (millis() - cooldownStart) / 1000;
  int remaining = cooldownTime - elapsed;

  display.clearDisplay();
  display.setTextSize(1);
  display.setCursor(0, 0);
  display.println("Terlalu Banyak Salah!");
  display.setCursor(0, 16);
  display.print("Tunggu: ");
  display.print(remaining);
  display.println(" dtk");
  display.display();

  if (remaining <= 0) {
    inCooldown = false;
  }
}

// ====== OLED UI ======
void drawScreen() {
  display.clearDisplay();
  display.setTextSize(1);
  display.setCursor(0, 0);
  display.println("Masukkan PIN:");

  // tampilkan input progres
  for (int i = 0; i < PIN_LENGTH; i++) {
    display.setCursor(i * 20, 20);
    if (i < inputIndex) {
      display.print("*");
    } else if (i == inputIndex) {
      display.print(currentDigit);
    } else {
      display.print("_");
    }
  }

  display.display();
}
