Tutorial ESP32: Cara Membuat Kotak Sampah Pintar (Smart Trash Bin) dengan Pemantauan Volume Sampah Ultrasonic Ganda & Blynk IoT pada WOKWI

Pada bagian ini akan dibahas pembuatan sistem kotak sampah pintar otomatis (Smart Trash Bin) berbasis mikrokontroler ESP32, dua unit sensor jarak ultrasonik HC-SR04 (sensor luar untuk otomatisasi buka-tutup tutup tempat sampah dan sensor dalam untuk pemantauan volume isi sampah), motor servo penggerak tutup, serta platform Blynk IoT pada software simulasi WOKWI. Skematik rangkaian ditunjukkan pada Gambar 1, program Arduino pada Kode 1, dan video pembuatan pada tautan Video 1. Sistem bekerja secara ganda: tutup kotak sampah akan terbuka otomatis ketika objek terdeteksi pada jarak kurang dari 15 cm di bagian luar. Secara bersamaan, sensor bagian dalam mengukur tingkat ketinggian tumpukan sampah terhadap tinggi maksimal kotak (50 cm) untuk menghitung persentase volume secara real-time dan mengirimkan status (“KOSONG”, “SETENGAH”, atau “PENUH!”) ke dashboard aplikasi Blynk.

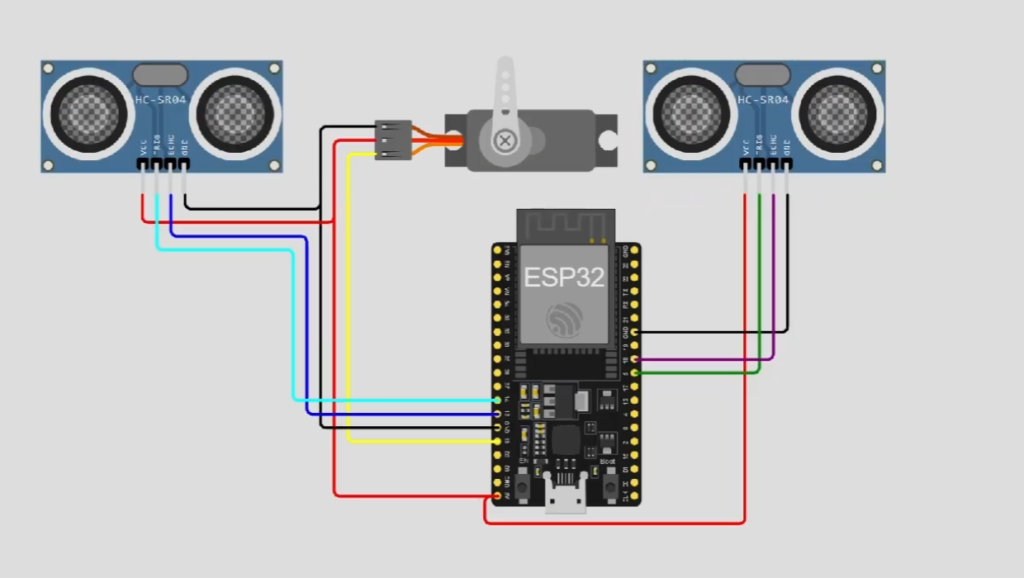

Gambar 1. Skematik rangkaian sistem

List Pin:

• Sensor Ultrasonik Luar (HC-SR04 – Kontrol Tutup)
  Trig Luar => GPIO 5 (trigLuar)
  Echo Luar => GPIO 18 (echoLuar)
  VCC => 5V / 3.3V
  GND => GND
• Sensor Ultrasonik Dalam (HC-SR04 – Monitoring Volume)
  Trig Dalam => GPIO 14 (trigDalam)
  Echo Dalam => GPIO 12 (echoDalam)
  VCC => 5V / 3.3V
  GND => GND
• Motor Servo Penggerak Tutup Sampah
  Signal (PWM) => GPIO 13 (servoPin)
  VCC => 5V
  GND => GND

List Virtual PIN:

• V1 => Status Tutup Tempat Sampah (String) – Menampilkan Status Mekanisme Tutup (“TERBUKA” atau “TERTUTUP”)
• V7 => Persentase Volume Sampah (Integer 0-100%) – Widget Gauge / Grafik Persentase Kapasitas Sampah di Dalam Kotak
• V8 => Status Isi Sampah (String) – Menampilkan Kategori Volume Sampah (“KOSONG”, “SETENGAH”, atau “PENUH!”)

Kode Arduino 1. Kode Program

// =============================
// ALFIAN CENTER
// SUBSCRIBE
// Kotak Sampah Pintar + VOlume Sampah Sensor Ultrasonik ESP32 Blynk Smartphone
// PROGRAM BAKAL AKU KIRIM DENGAN SYARAT DIBAWAH
// 50 LIKE, 20 KOMEN DAN *WAJIB SUBSCRIBE*
// PROGRAM DIKIRIM VIA KOMENTAR
// =============================

#define BLYNK_TEMPLATE_ID "MASUKKAN_ID_DISINI"
#define BLYNK_TEMPLATE_NAME "Dual Sensor Trash Bin"
#define BLYNK_AUTH_TOKEN "MASUKKAN_TOKEN_DISINI"

#include <WiFi.h>
#include <BlynkSimpleEsp32.h>
#include <ESP32Servo.h>

char auth[] = BLYNK_AUTH_TOKEN;
char ssid[] = "Wokwi-GUEST";
char pass[] = "";

// Konfigurasi Pin
const int trigLuar = 5;
const int echoLuar = 18;
const int trigDalam = 14;
const int echoDalam = 12;
const int servoPin = 13;

// Variabel Fisik Kotak
const float tinggiMaksimal = 50.0; // Tinggi kotak dalam cm

Servo myServo;
BlynkTimer timer;

// Fungsi Helper untuk baca jarak agar kode lebih rapi
float bacaJarak(int trig, int echo) {
  digitalWrite(trig, LOW);
  delayMicroseconds(2);
  digitalWrite(trig, HIGH);
  delayMicroseconds(10);
  digitalWrite(trig, LOW);
  long durasi = pulseIn(echo, HIGH);
  return durasi * 0.034 / 2;
}

void sistemTempatSampah() {
  // 1. Logika Sensor Luar (Buka Tutup)
  float jarakLuar = bacaJarak(trigLuar, echoLuar);

  if (jarakLuar > 0 && jarakLuar < 15) {
    myServo.write(90); // Buka
    Blynk.virtualWrite(V1, "TERBUKA");
  } else {
    myServo.write(0);  // Tutup
    Blynk.virtualWrite(V1, "TERTUTUP");
  }

  // 2. Logika Sensor Dalam (Volume)
  // Tips: Volume hanya akurat dibaca saat tutup sedang posisi normal (Tutup)
  float jarakDalam = bacaJarak(trigDalam, echoDalam);

  float tinggiSampah = tinggiMaksimal - jarakDalam;
  if (tinggiSampah < 0) tinggiSampah = 0;

  int persen = (tinggiSampah / tinggiMaksimal) * 100;
  if (persen > 100) persen = 100;

  // Tentukan Status
  String statusIsi;
  if (persen >= 90) statusIsi = "PENUH!";
  else if (persen >= 50) statusIsi = "SETENGAH";
  else statusIsi = "KOSONG";

  // 3. Kirim ke Blynk
  Blynk.virtualWrite(V7, persen);    // Gauge Persentase
  Blynk.virtualWrite(V8, statusIsi); // Teks Status

  Serial.print("Luar: "); Serial.print(jarakLuar);
  Serial.print("cm | Dalam: "); Serial.print(persen); Serial.println("%");
}

void setup() {
  Serial.begin(115200);

  myServo.attach(servoPin);
  myServo.write(0);

  pinMode(trigLuar, OUTPUT);
  pinMode(echoLuar, INPUT);
  pinMode(trigDalam, OUTPUT);
  pinMode(echoDalam, INPUT);

  Blynk.begin(auth, ssid, pass);
  timer.setInterval(1000L, sistemTempatSampah);
}

void loop() {
  Blynk.run();
  timer.run();
}

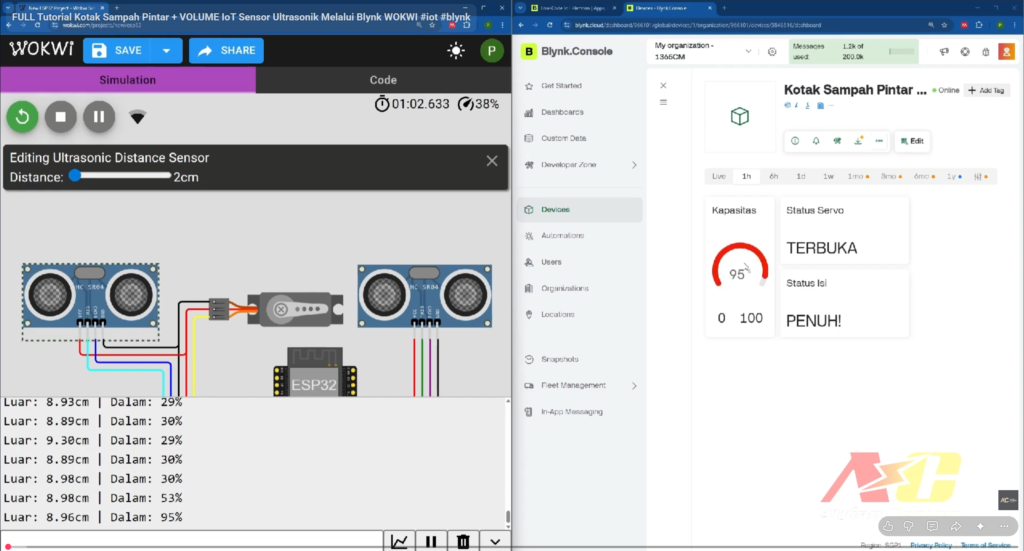

Video 1. Video tutorial pembuatan
