Tutorial ESP32: Cara Membuat Sistem Monitoring Suhu & Kelembapan Real-Time dengan Grafik Blynk IoT Menggunakan Sensor DHT22 & LCD 16×2 pada WOKWI

Pada bagian ini akan dibahas pembuatan sistem pemantauan lingkungan real-time (Monitoring Suhu dan Kelembapan) berbasis mikrokontroler ESP32, sensor suhu & kelembapan presisi tinggi DHT22, layar LCD 16×2 I2C, serta platform Blynk IoT pada software simulasi WOKWI. Skematik rangkaian ditunjukkan pada Gambar 1, program Arduino pada Kode 1, dan video pembuatan pada tautan Video 1. Sistem mengukur nilai suhu (°C) dan kelembapan udara (% RH) secara berkala setiap 2 detik. Selain menampilkan data mentah beserta ringkasan status kondisi (Overheat/Normal dan Kering/Lembap/Normal) pada layar LCD lokal, sistem juga mengirimkan data telemetri secara real-time ke dashboard Blynk untuk ditampilkan dalam bentuk grafik visual (Chart) dan widget status virtual.

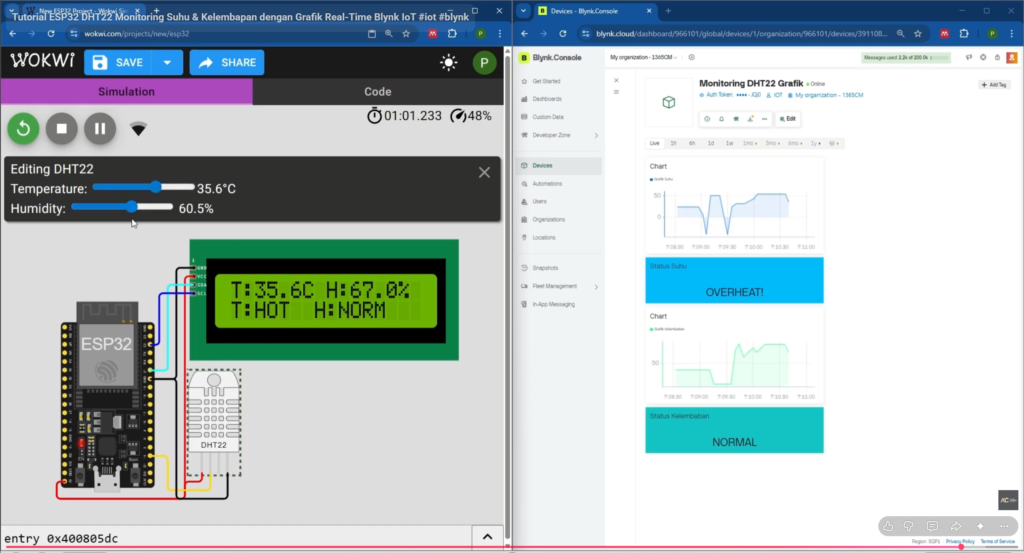

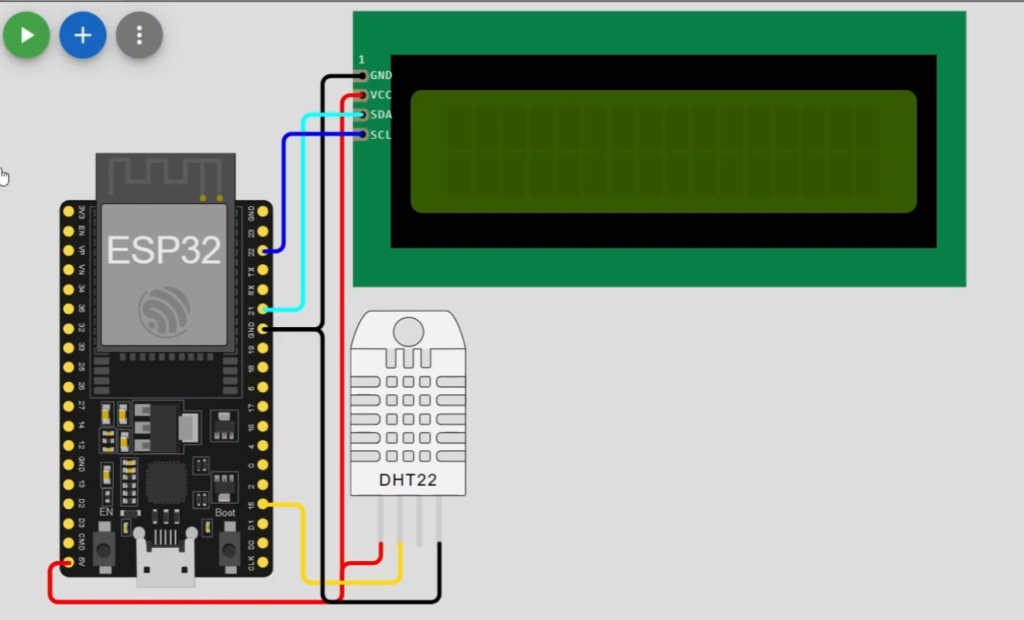

Gambar 1. Skematik rangkaian sistem

List Pin:

• Sensor Suhu & Kelembapan (DHT22)
  VCC => 3.3V / 5V
  GND => GND
  Data => GPIO 15 (DHTPIN)
• Display LCD 16×2 I2C (Alamat: 0x27)
  GND => GND
  VCC => 5V / 3.3V
  SDA => GPIO 21
  SCL => GPIO 22

List Virtual PIN:

• V0 => Temperature (°C) – Datastream Grafik Chart Real-Time Nilai Suhu dari Sensor DHT22
• V1 => Humidity (% RH) – Datastream Grafik Chart Real-Time Nilai Kelembapan dari Sensor DHT22
• V2 => Temperature Status (String) – Menampilkan Status Kondisi Suhu (“OVERHEAT!” jika > 35°C atau “NORMAL”)
• V3 => Humidity Status (String) – Menampilkan Status Kondisi Kelembapan Udara (“TERLALU KERING” jika < 30%, “TERLALU LEMBAP” jika > 70%, atau “NORMAL”)

Kode Arduino 1. Kode Program

// =============================
// ALFIAN CENTER
// SUBSCRIBE
// Tutorial ESP32 DHT22 Monitoring Suhu & Kelembapan dengan Grafik Real-Time Blynk IoT
// PROGRAM BAKAL AKU KIRIM DENGAN SYARAT DIBAWAH
// 50 LIKE, 20 KOMEN DAN *WAJIB SUBSCRIBE*
// PROGRAM DIKIRIM VIA KOMENTAR
// =============================


#define BLYNK_TEMPLATE_ID "MASUKKAN_ID_DISINI"
#define BLYNK_TEMPLATE_NAME "Monitoring Lingkungan"
#define BLYNK_AUTH_TOKEN "MASUKKAN_TOKEN_DISINI"

#include <WiFi.h>
#include <BlynkSimpleEsp32.h>
#include <DHT.h>
#include <LiquidCrystal_I2C.h>

#define DHTPIN 15
#define DHTTYPE DHT22
DHT dht(DHTPIN, DHTTYPE);

LiquidCrystal_I2C lcd(0x27, 16, 2);
char auth[] = BLYNK_AUTH_TOKEN;
char ssid[] = "Wokwi-GUEST";
char pass[] = "";

BlynkTimer timer;

void sendSensorData() {
  float h = dht.readHumidity();
  float t = dht.readTemperature();

  if (isnan(h) || isnan(t)) {
    Serial.println("Gagal baca sensor!");
    return;
  }

  // --- 1. LOGIKA STATUS SUHU (V2) ---
  String tStatus;
  if (t > 35.0) {
    tStatus = "HOT";
    Blynk.virtualWrite(V2, "OVERHEAT!");
  } else {
    tStatus = "NORM";
    Blynk.virtualWrite(V2, "NORMAL");
  }

  // --- 2. LOGIKA STATUS KELEMBAPAN (V3) ---
  String hStatus;
  if (h < 30.0) {
    hStatus = "DRY";
    Blynk.virtualWrite(V3, "TERLALU KERING");
  } else if (h > 70.0) {
    hStatus = "WET";
    Blynk.virtualWrite(V3, "TERLALU LEMBAP");
  } else {
    hStatus = "NORM";
    Blynk.virtualWrite(V3, "NORMAL");
  }

  // --- 3. TAMPILAN LCD (ALFIAN CENTER STYLE) ---
  // Baris 1: Nilai Sensor
  lcd.setCursor(0, 0);
  lcd.print("T:"); lcd.print(t, 1); lcd.print("C ");
  lcd.print("H:"); lcd.print(h, 1); lcd.print("% ");

  // Baris 2: Ringkasan Status
  lcd.setCursor(0, 1);
  lcd.print("T:"); lcd.print(tStatus);
  lcd.print("  H:"); lcd.print(hStatus);
  lcd.print("      "); // Clear sisa karakter

  // --- 4. KIRIM DATA GRAFIK ---
  Blynk.virtualWrite(V0, t);
  Blynk.virtualWrite(V1, h);
}

void setup() {
  Serial.begin(115200);
  dht.begin();
  lcd.init();
  lcd.backlight();

  // Branding Alfian Center
  lcd.setCursor(0, 0);
  lcd.print(" Alfian Center  ");
  lcd.setCursor(0, 1);
  lcd.print("  IoT Project   ");

  Blynk.begin(auth, ssid, pass);
  delay(2000);
  lcd.clear();

  timer.setInterval(2000L, sendSensorData);
}

void loop() {
  Blynk.run();
  timer.run();
}

Video 1. Video tutorial pembuatan
