Tutorial Arduino: Cara Mengontrol LED Indikator Multi-Warna & Motor Servo Berdasarkan Jarak Deteksi Sensor Ultrasonik HC-SR04 pada WOKWI

Pada bagian ini akan dibahas pembuatan sistem kontrol otomatis LED multi-warna dan motor servo berdasarkan rentang jarak baca sensor ultrasonik HC-SR04 berbasis mikrokontroler Arduino Uno pada platform simulasi WOKWI. Skematik rangkaian ditunjukkan pada Gambar 1, program Arduino pada Kode 1, dan video pembuatan pada tautan Video 1. Sistem mengukur jarak objek secara real-time menggunakan fungsi pulseIn dan rumus konversi cm (dibagi 58). Berdasarkan empat kategori rentang jarak yang terdeteksi (<50 cm, <100 cm, <200 cm, dan >=200 cm), sistem secara otomatis menyalakan kombinasi LED indikator yang berbeda (merah, oranye, atau kuning) serta menggerakkan poros motor servo ke sudut presisi tertentu (130°, 90°, 45°, hingga posisi awal 0°).

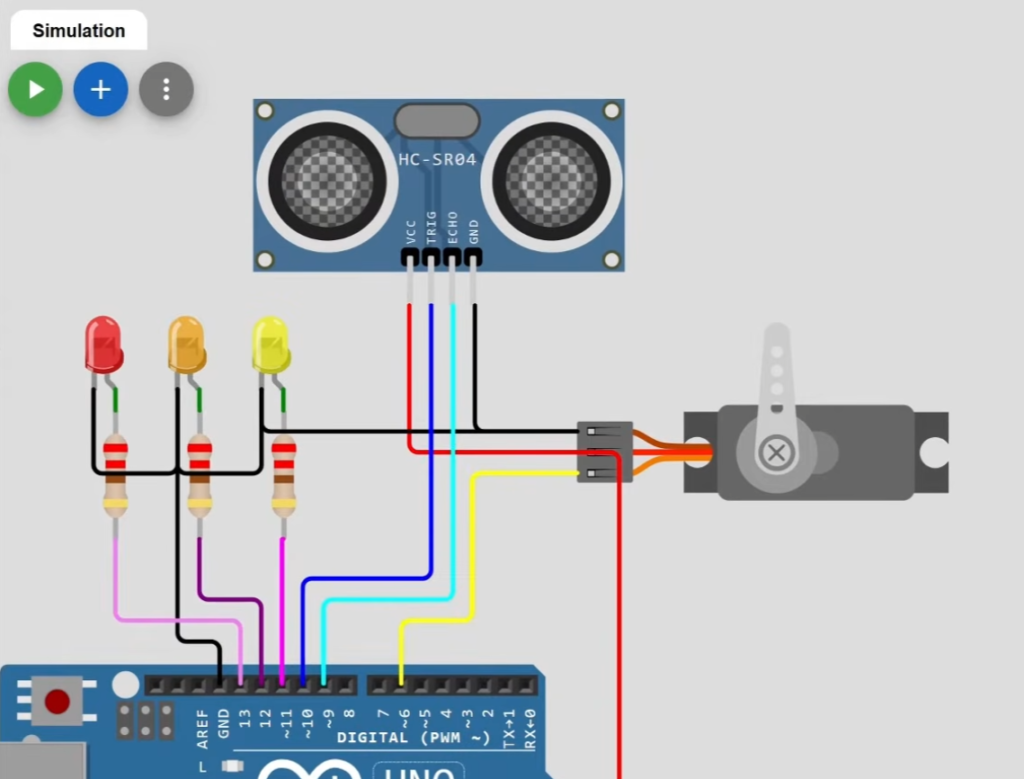

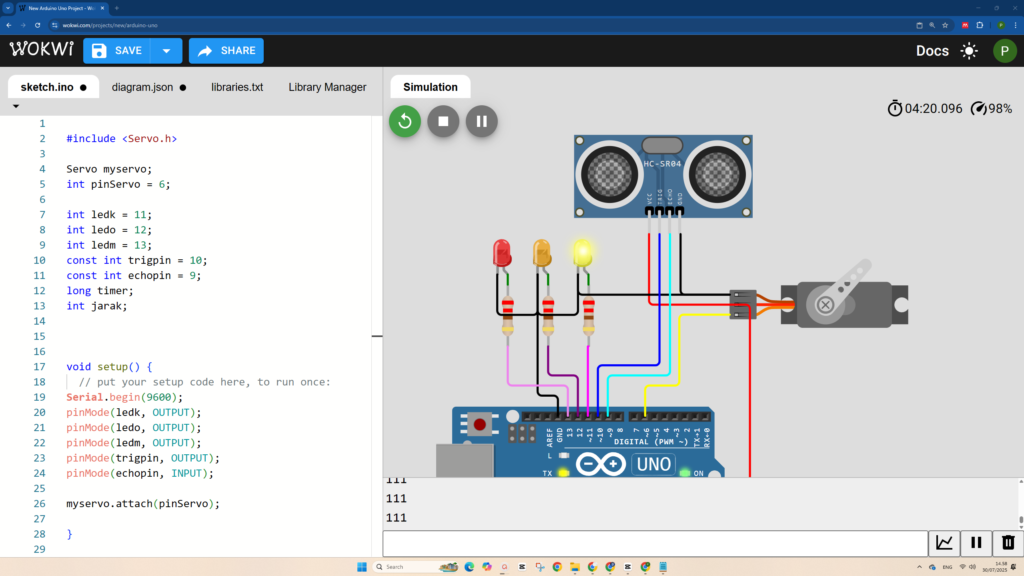

Gambar 1. Skematik rangkaian sistem

List Pin:

• Sensor Ultrasonik (HC-SR04)
  Trig Pin => Digital Pin 10 (trigpin)
  Echo Pin => Digital Pin 9 (echopin)
  VCC => 5V
  GND => GND
• LED Indikator Multi-Warna
  LED Kuning (ledk) => Digital Pin 11 (Anode via Resistor 220 Ohm, Cathode => GND)
  LED Oranye (ledo) => Digital Pin 12 (Anode via Resistor 220 Ohm, Cathode => GND)
  LED Merah (ledm) => Digital Pin 13 (Anode via Resistor 220 Ohm, Cathode => GND)
• Motor Servo
  Signal (PWM) => Digital Pin 6 (pinServo)
  VCC => 5V
  GND => GND

List Virtual PIN:

• Proyek ini dirancang sebagai sistem kontrol otomatis berbasis jarak secara lokal (standalone/offline) pada platform WOKWI menggunakan sensor HC-SR04, tiga buah LED indikator, dan motor servo tanpa koneksi internet/cloud. Oleh karena itu, pemetaan Virtual Pin Blynk tidak diterapkan pada modul proyek ini.

Kode Arduino 1. Kode Program

//Alfian center
//SUBSCRIBE DULU GASIHHH???

#include <Servo.h>

Servo myservo;
int pinServo = 6;

int ledk = 11;
int ledo = 12;
int ledm = 13;
const int trigpin = 10;
const int echopin = 9;
long timer;
int jarak;


//Alfian center
//SUBSCRIBE DULU GASIHHH???
void setup() {
  // put your setup code here, to run once:
Serial.begin(9600);
pinMode(ledk, OUTPUT);
pinMode(ledo, OUTPUT);
pinMode(ledm, OUTPUT);
pinMode(trigpin, OUTPUT);
pinMode(echopin, INPUT);

myservo.attach(pinServo);

}


//Alfian center
//SUBSCRIBE DULU GASIHHH???
void loop() {
  // put your main code here, to run repeatedly:
digitalWrite(trigpin, LOW);
delayMicroseconds(2);
digitalWrite(trigpin, HIGH);
delayMicroseconds(10);
digitalWrite(trigpin, LOW);

timer = pulseIn(echopin, HIGH);
jarak = timer/58;
Serial.println(jarak);
delay(200);

//Alfian center
//SUBSCRIBE DULU GASIHHH???
if(jarak <50){
  digitalWrite(ledk, LOW);
  digitalWrite(ledo, LOW);
  digitalWrite(ledm, HIGH);
  myservo.write(130);
}else if (jarak <100){
  digitalWrite(ledk, LOW);
  digitalWrite(ledo, HIGH);
  digitalWrite(ledm, LOW);
  myservo.write(90);
}//Alfian center
//SUBSCRIBE DULU GASIHHH???
else if (jarak <200){
  digitalWrite(ledk, HIGH);
  digitalWrite(ledo, LOW);
  digitalWrite(ledm, LOW);
  myservo.write(45);
}else{
//Alfian center
//SUBSCRIBE DULU GASIHHH???
  digitalWrite(ledk, LOW);
  digitalWrite(ledo, LOW);
  digitalWrite(ledm, LOW);
  myservo.write(0);
}
//Alfian center
//SUBSCRIBE DULU GASIHHH???
}

//Alfian center
//SUBSCRIBE DULU GASIHHH???

Video 1. Video tutorial pembuatan
