Tutorial ESP32: Cara Membuat Jemuran Pintar Otomatis (Smart Clothesline) dengan Fitur Solar Tracking (Cari Matahari) & Sensor Anti Hujan Berbasis Blynk IoT pada WOKWI

Pada bagian ini akan dibahas pembuatan sistem jemuran pintar otomatis (Smart Clothesline) berbasis mikrokontroler ESP32, dua sensor cahaya LDR untuk pelacakan arah matahari (Solar Tracking), sensor pendeteksi hujan, motor servo sebagai penggerak atap atau jemuran, layar LCD 16×2 I2C, serta platform Blynk IoT pada software simulasi WOKWI. Skematik rangkaian ditunjukkan pada Gambar 1, program Arduino pada Kode 1, dan video pembuatan pada tautan Video 1. Sistem secara cerdas melacak intensitas cahaya matahari optimal (menghadap kiri, kanan, atau posisi tengah) ketika kondisi cuaca cerah. Apabila sensor mendeteksi adanya air hujan, sistem secara otomatis menutup atap jemuran untuk mengamankan pakaian, membunyikan log notifikasi darurat ke aplikasi Blynk, serta menyediakan fitur kontrol manual (forced close) jarak jauh via dashboard Blynk.

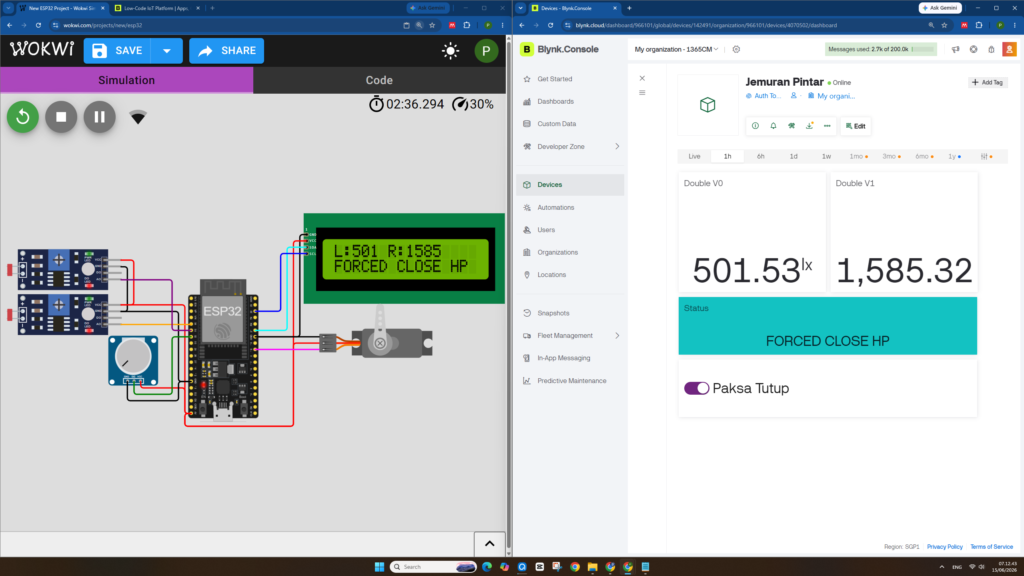

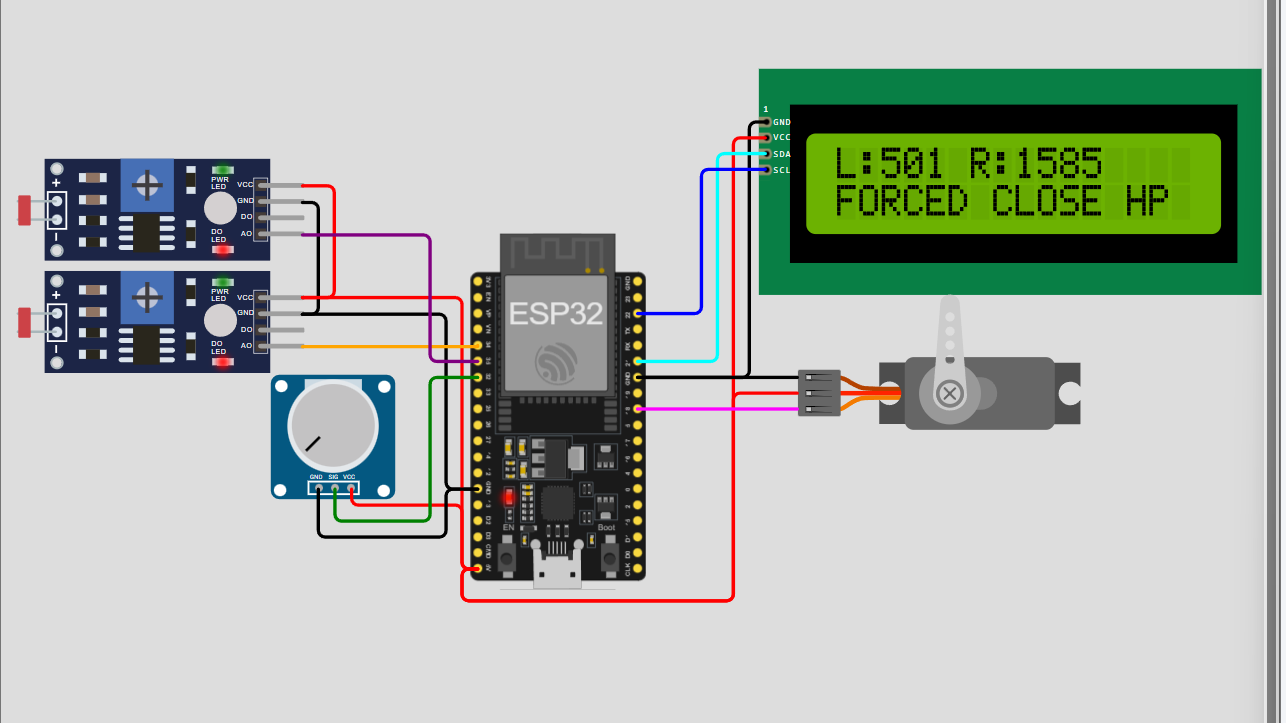

Gambar 1. Skematik rangkaian sistem

List Pin:

• Sensor Cahaya LDR (Solar Tracking)
  LDR Kiri (Analog Input) => GPIO 34 (LDR_KIRI)
  LDR Kanan (Analog Input) => GPIO 35 (LDR_KANAN)
  VCC => 3.3V
  GND => GND
• Sensor Hujan (Rain Sensor / Potensiometer Simulasi)
  Analog Output (AO) => GPIO 32 (RAIN_PIN)
  VCC => 3.3V / 5V
  GND => GND
• Display LCD 16×2 I2C (Alamat: 0x27)
  GND => GND
  VCC => 5V / 3.3V
  SDA => GPIO 21
  SCL => GPIO 22
• Motor Servo Penggerak Jemuran / Atap
  Signal (PWM) => GPIO 18 (SERVO_PIN)
  VCC => 5V
  GND => GND

List Virtual PIN:

• V0 => Lux Kiri (Float) – Datastream Intensitas Cahaya Sisi Kiri dari Sensor LDR Kiri
• V1 => Lux Kanan (Float) – Datastream Intensitas Cahaya Sisi Kanan dari Sensor LDR Kanan
• V2 => Status Jemuran (String) – Menampilkan Status Operasional Sistem (“TRACKING SUN”, “HUJAN! ATAP TUTUP”, atau “FORCED CLOSE HP”)
• V3 => System Mode Switch (Integer 0/1) – Sakelar Kontrol Paksa Tutup Jemuran dari Aplikasi Blynk (0 = Mode Auto, 1 = Paksa Tutup)

Kode Arduino 1. Kode Program

// =============================
// ALFIAN CENTER
// SUBSCRIBE
// Bikin Jemuran Pintar IoT! Otomatis Cari Matahari & Anti Hujan Berbasis ESP32 IoT Blynk (Wokwi)
// PROGRAM BAKAL AKU KIRIM DENGAN SYARAT DIBAWAH
// LIKE 50, KOMEN 30 DAN * WAJIB SUBSCRIBE *
// PROGRAM DIKIRIM VIA KOMENTAR
// =============================

#define BLYNK_TEMPLATE_ID "ID"
#define BLYNK_TEMPLATE_NAME "NAME"
#define BLYNK_AUTH_TOKEN "TOKEN"

#include <WiFi.h>
#include <BlynkSimpleEsp32.h>
#include <LiquidCrystal_I2C.h>
#include <ESP32Servo.h>

#define LDR_KIRI 34
#define LDR_KANAN 35
#define RAIN_PIN 32
#define SERVO_PIN 18

const float GAMMA = 0.7;
const float RL10 = 50;

char auth[] = BLYNK_AUTH_TOKEN;
char ssid[] = "Wokwi-GUEST";
char pass[] = "";

LiquidCrystal_I2C lcd(0x27, 16, 2);
BlynkTimer timer;
Servo jemuranServo;

int modeSistem = 0; // 0 = Auto, 1 = Paksa Tutup dari HP
int sudutServo = 90; // Posisi awal di tengah

BLYNK_WRITE(V3) {
  modeSistem = param.asInt();
}

// Fungsi konversi Lux yang akurat untuk Wokwi
float hitungLux(int pin) {
  int nilaiADC = analogRead(pin);
  if (nilaiADC >= 4095) nilaiADC = 4094;
  float voltage = nilaiADC * 5.0 / 4095.0;
  float resistance = 2000 * voltage / (1 - voltage / 5.0);
  return pow(RL10 * 1e3 * pow(10, GAMMA) / resistance, (1 / GAMMA));
}

void prosesJemuran() {
  float luxKiri = hitungLux(LDR_KIRI);
  float luxKanan = hitungLux(LDR_KANAN);

  // Baca simulasi sensor hujan (Potensio)
  int nilaiHujan = analogRead(RAIN_PIN);
  bool isHujan = (nilaiHujan > 2000); // Jika potensio dilewati setengah, dianggap hujan

  String statusJemuran = "";

  if (modeSistem == 1) {
    statusJemuran = "FORCED CLOSE HP";
    sudutServo = 0; // Atap menutup penuh
  } else if (isHujan) {
    statusJemuran = "HUJAN! ATAP TUTUP";
    sudutServo = 0; // Amankan jemuran
    Blynk.logEvent("jemuran_alert", "Hujan terdeteksi! Atap jemuran otomatis ditutup.");
  } else {
    // Logika Tracking Matahari jika cuaca aman
    statusJemuran = "TRACKING SUN";
    if (abs(luxKiri - luxKanan) > 50.0) { // Beri toleransi agar servo tidak bergetar terus
      if (luxKiri > luxKanan) {
        sudutServo = 45;  // Menghadap Kiri
      } else {
        sudutServo = 135; // Menghadap Kanan
      }
    } else {
      sudutServo = 90;   // Di tengah jika terang merata
    }
  }

  // Gerakkan Servo
  jemuranServo.write(sudutServo);

  // Kirim data ke Blynk
  Blynk.virtualWrite(V0, luxKiri);
  Blynk.virtualWrite(V1, luxKanan);
  Blynk.virtualWrite(V2, statusJemuran);

  // Tampilan LCD
  lcd.setCursor(0, 0);
  lcd.print("L:"); lcd.print((int)luxKiri);
  lcd.print(" R:"); lcd.print((int)luxKanan); lcd.print("    ");
  lcd.setCursor(0, 1);
  lcd.print(statusJemuran.substring(0, 16)); lcd.print("        ");
}

void setup() {
  Serial.begin(115200);

  ESP32PWM::allocateTimer(0);
  jemuranServo.setPeriodHertz(50);
  jemuranServo.attach(SERVO_PIN, 500, 2400);

  pinMode(LDR_KIRI, INPUT);
  pinMode(LDR_KANAN, INPUT);
  pinMode(RAIN_PIN, INPUT);

  lcd.init();
  lcd.backlight();
  lcd.print("Smart Clothes...");

  Blynk.begin(auth, ssid, pass);
  lcd.clear();

  timer.setInterval(1000L, prosesJemuran);
}

void loop() {
  Blynk.run();
  timer.run();
}

Video 1. Video tutorial pembuatan
