Tutorial ESP32: Cara Membuat Sistem Pintu Air Otomatis & Kontrol Manual Berbasis Sensor Ultrasonik HC-SR04, Motor Servo, Layar LCD I2C, & Blynk IoT pada WOKWI

Pada bagian ini akan dibahas pembuatan sistem pengendali pintu air otomatis dan manual (Smart Flood Gate System) berbasis mikrokontroler ESP32, sensor jarak ultrasonik HC-SR04 untuk memantau ketinggian permukaan air, motor servo penggerak pintu air, tombol fisik darurat (hardware button), layar LCD 16×2 I2C, serta platform Blynk IoT pada software simulasi WOKWI. Skematik rangkaian ditunjukkan pada Gambar 1, program Arduino pada Kode 1, dan video pembuatan pada tautan Video 1. Sistem bekerja secara cerdas memantau ketinggian air secara real-time. Jika ketinggian air melewati ambang batas bahaya (tinggi >= 85 cm), sistem secara otomatis membuka pintu air (90 derajat), memicu status bahaya, dan mengirimkan push notification log ke aplikasi Blynk. Selain mode otomatis, pengguna dapat mengontrol buka-tutup pintu air secara manual melalui tombol fisik lokal maupun secara jarak jauh melalui dashboard aplikasi Blynk.

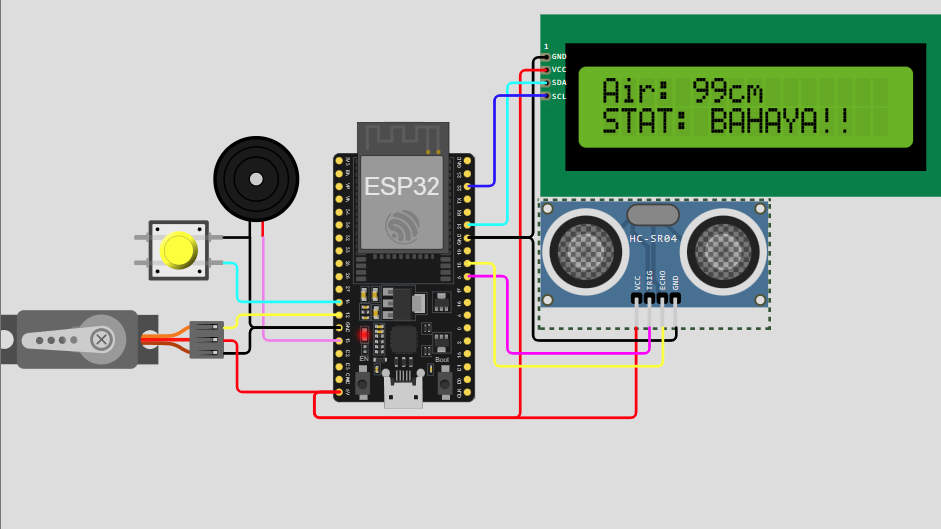

Gambar 1. Skematik rangkaian sistem

List Pin:

• Sensor Ultrasonik HC-SR04 (Pengukur Ketinggian Air)
  Trig Pin => GPIO 5 (trigPin)
  Echo Pin => GPIO 18 (echoPin)
  VCC => 5V / 3.3V
  GND => GND
• Display LCD 16×2 I2C (Alamat: 0x27)
  GND => GND
  VCC => 5V / 3.3V
  SDA => GPIO 21
  SCL => GPIO 22
• Aktuator Motor Servo & Indikator/Tombol Lokal
  Signal Servo (Pintu Air) => GPIO 12 (servoPin)
  VCC Servo => 5V
  GND Servo => GND
  Buzzer Alarm => GPIO 13 (buzzerPin)
  Tombol Fisik (Manual Button) => GPIO 14 (buttonPin – dengan internal pull-up)

List Virtual PIN:

• V0 => Status Bahaya Banjir (Integer 0/1) – Indikator Widget LED / Keadaan Darurat Banjir
• V1 => Tinggi Permukaan Air (Integer dalam cm) – Widget Gauge / Grafik Ketinggian Air Real-Time
• V2 => Status Pintu Air (String) – Menampilkan Kondisi Posisi Pintu (“TERBUKA” atau “TERTUTUP”)
• V3 => Status Sistem Keseluruhan (String) – Menampilkan Keterangan Kondisi (“AMAN” atau “BAHAYA!!”)
• V4 => Tombol Kontrol Manual & Sinkronisasi Pintu (Integer 0/1) – Sakelar Tombol Blynk untuk Membuka/Menutup Pintu Air Jarak Jauh

Kode Arduino 1. Kode Program

// =============================
// ALFIAN CENTER
// SUBSCRIBE
// Pintu Air Otomatis dengan Fitur Manual Control ESP32 & Blynk Menggunakan Servo dan LCD
// PROGRAM BAKAL AKU KIRIM DENGAN SYARAT DIBAWAH
// 50 LIKE, 20 KOMEN DAN *WAJIB SUBSCRIBE*
// PROGRAM DIKIRIM VIA KOMENTAR
// =============================

#define BLYNK_TEMPLATE_ID "TMPL6kPszu55o"
#define BLYNK_TEMPLATE_NAME "Pintu Air Otomatis dan Manual"
#define BLYNK_AUTH_TOKEN "PfKKFuXcKX6HkzS0cH57PWlN_bbqQd1k"

#include <WiFi.h>
#include <BlynkSimpleEsp32.h>
#include <LiquidCrystal_I2C.h>
#include <ESP32Servo.h>

// --- KONFIGURASI PIN ---
const int trigPin = 5;
const int echoPin = 18;
const int buzzerPin = 13;
const int servoPin = 12;
const int buttonPin = 14; // Pin Tombol Fisik

// --- PARAMETER ---
const int tinggiMaksimal = 100;
const int ambangBahaya = 85;
char auth[] = BLYNK_AUTH_TOKEN;
char ssid[] = "Wokwi-GUEST";
char pass[] = "";

// --- OBJEK ---
LiquidCrystal_I2C lcd(0x27, 16, 2);
Servo pintuAir;
BlynkTimer timer;

// --- VARIABEL KONTROL ---
bool sedangBanjir = false;
bool manualMode = false; // Status apakah sedang dikontrol manual
int statusPintu = 0;    // 0 = Tutup, 1 = Buka

// Fungsi Kendali Pintu
void kendaliPintu(int perintah) {
  if (perintah == 1) {
    pintuAir.write(90);
    statusPintu = 1;
    Blynk.virtualWrite(V2, "TERBUKA");
  } else {
    pintuAir.write(0);
    statusPintu = 0;
    Blynk.virtualWrite(V2, "TERTUTUP");
  }
}

// Handler Tombol dari Aplikasi Blynk (V4)
BLYNK_WRITE(V4) {
  statusPintu = param.asInt();
  manualMode = true; // Aktifkan mode manual saat tombol Blynk ditekan
  kendaliPintu(statusPintu);
}

void monitoringSistem() {
  // 1. Baca Sensor Ultrasonik
  digitalWrite(trigPin, LOW);
  delayMicroseconds(2);
  digitalWrite(trigPin, HIGH);
  delayMicroseconds(10);
  digitalWrite(trigPin, LOW);
  long durasi = pulseIn(echoPin, HIGH);
  int jarakSensor = durasi * 0.034 / 2;
  int tinggiAir = tinggiMaksimal - jarakSensor;
  if (tinggiAir < 0) tinggiAir = 0;

  // 2. Cek Tombol Fisik (Hardware)
  if (digitalRead(buttonPin) == LOW) { // Jika tombol ditekan
    delay(200); // Debounce sederhana
    statusPintu = !statusPintu; // Toggle status
    manualMode = true;
    kendaliPintu(statusPintu);
    Blynk.virtualWrite(V4, statusPintu); // Sinkronisasi ke aplikasi
  }

  // 3. Logika Otomatis (Hanya jalan jika tidak sedang manual atau saat banjir parah)
  if (tinggiAir >= ambangBahaya) {
    if (!sedangBanjir) {
      kendaliPintu(1); // Paksa buka saat banjir
      Blynk.virtualWrite(V0, 1);
      Blynk.virtualWrite(V3, "BAHAYA!!");
      Blynk.virtualWrite(V4, 1);
      Blynk.logEvent("peringatan_banjir", "WASPADA! Air kritis, pintu dibuka otomatis!");
      sedangBanjir = true;
      manualMode = false; // Reset ke auto jika kondisi kritis
    }
  } else {
    if (sedangBanjir) {
      Blynk.virtualWrite(V0, 0);
      Blynk.virtualWrite(V3, "AMAN");
      sedangBanjir = false;
    }
    // Jika tidak banjir dan tidak mode manual, pastikan pintu tertutup
    if (!manualMode && statusPintu == 1) {
      kendaliPintu(0);
      Blynk.virtualWrite(V4, 0);
    }
  }

  // 4. Update LCD & Blynk
  lcd.setCursor(0, 0);
  lcd.print("Air: "); lcd.print(tinggiAir); lcd.print("cm   ");
  lcd.setCursor(0, 1);
  lcd.print(sedangBanjir ? "STAT: BAHAYA!!" : "STAT: AMAN    ");

  Blynk.virtualWrite(V1, tinggiAir);
}

void setup() {
  Serial.begin(115200);
  lcd.init();
  lcd.backlight();

  pinMode(trigPin, OUTPUT);
  pinMode(echoPin, INPUT);
  pinMode(buzzerPin, OUTPUT);
  pinMode(buttonPin, INPUT_PULLUP); // Gunakan internal pull-up

  pintuAir.attach(servoPin);
  pintuAir.write(0);

  Blynk.begin(auth, ssid, pass);
  timer.setInterval(1000L, monitoringSistem);
}

void loop() {
  Blynk.run();
  timer.run();
}

Video 1. Video tutorial pembuatan
