Tutorial ESP32: Cara Membuat Sistem Pintu Parkir Canggih (Smart Parking Gate) Menggunakan Modul RFID RC522, Motor Servo Palang Pintu, & Blynk IoT pada WOKWI

Pada bagian ini akan dibahas pembuatan sistem gerbang pintu parkir otomatis pintar (Smart Parking Gate) berbasis mikrokontroler ESP32, modul pembaca kartu RFID RC522, layar LCD 16×2 I2C, motor servo sebagai penggerak palang pintu, buzzer alarm status, serta platform Blynk IoT pada software simulasi WOKWI. Skematik rangkaian ditunjukkan pada Gambar 1, program Arduino pada Kode 1, dan video pembuatan pada tautan Video 1. Sistem memverifikasi hak akses kartu RFID berdasarkan pencocokan daftar UID terdaftar (master cards). Jika kartu yang ditap terdeteksi valid, sistem akan memicu fungsi akses diterima: palang pintu gerbang terbuka secara otomatis (90 derajat), buzzer berbunyi nada sukses, dan status riwayat log dikirimkan ke aplikasi Blynk. Sebaliknya, jika kartu asing terdeteksi, sistem menolak akses, membunyikan alarm gagal, dan menampilkan peringatan pada layar LCD.

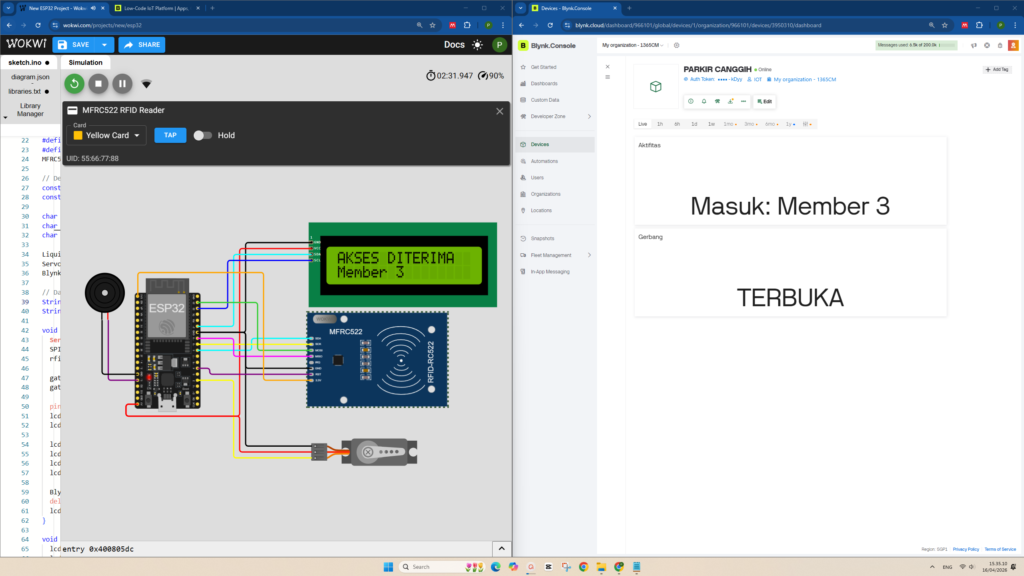

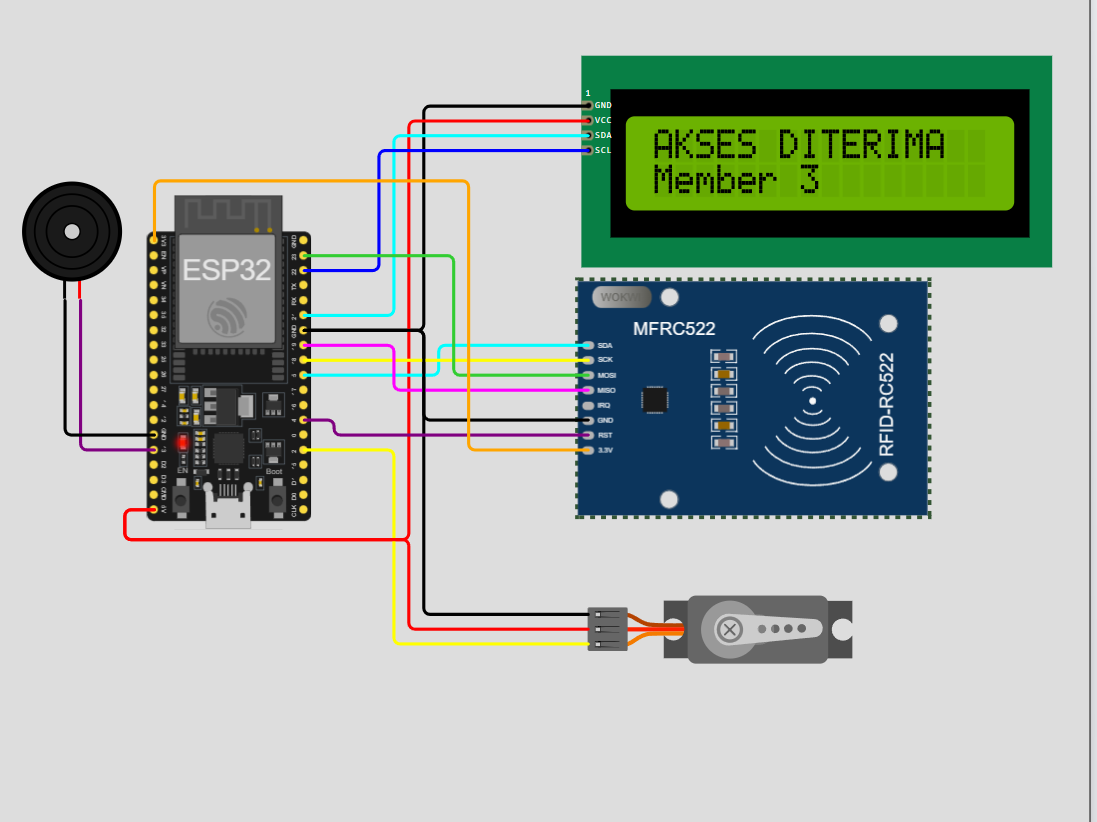

Gambar 1. Skematik rangkaian sistem

List Pin:

• Modul RFID RC522 (SPI Bus)
  SDA (SS) => GPIO 5 (SS_PIN)
  RST => GPIO 4 (RST_PIN)
  SCK => GPIO 18 (SPI SCK default ESP32)
  MOSI => GPIO 23 (SPI MOSI default ESP32)
  MISO => GPIO 19 (SPI MISO default ESP32)
  GND => GND
  3.3V => 3.3V (Catatan: Jangan hubungkan ke pin 5V agar modul tidak rusak)
• Display LCD 16×2 I2C (Alamat: 0x27)
  GND => GND
  VCC => 5V / 3.3V
  SDA => GPIO 21
  SCL => GPIO 22
• Motor Servo & Buzzer Alarm
  Signal Servo (Palang Pintu) => GPIO 2 (pinServo)
  Buzzer Positive (+) => GPIO 13 (buzzer)
  Buzzer Negative (-) => GND

List Virtual PIN:

• V1 => Log Aktivitas Akses / Nama Member (String) – Menampilkan Riwayat Kartu yang Berhasil Masuk atau Peringatan Akses Ilegal
• V2 => Status Palang Pintu / Gate Status (String) – Menampilkan Kondisi Status Operasional Gerbang (“TERBUKA” atau “MENUTUP”)

Kode Arduino 1. Kode Program

// =============================
// ALFIAN CENTER
// SUBSCRIBE
// Sistem Pintu Parkir Canggih dengan RFID RC522 ESP32 Blynk IoT WOKWI
// PROGRAM BAKAL AKU KIRIM DENGAN SYARAT DIBAWAH
// 50 LIKE, 20 KOMEN DAN *WAJIB SUBSCRIBE*
// PROGRAM DIKIRIM VIA KOMENTAR
// =============================

#define BLYNK_TEMPLATE_ID "TMPL6ooeZ8ZL5"
#define BLYNK_TEMPLATE_NAME "PARKIR CANGGIH"
#define BLYNK_AUTH_TOKEN "YSrGKRvyWSYcefkVTtmREDkKq0VZkDyy"

#include <SPI.h>
#include <MFRC522.h>
#include <WiFi.h>
#include <BlynkSimpleEsp32.h>
#include <LiquidCrystal_I2C.h>
#include <ESP32Servo.h>

// Definisi Pin RFID
#define SS_PIN 5
#define RST_PIN 4
MFRC522 rfid(SS_PIN, RST_PIN);

// Definisi Pin Lain
const int pinServo = 2;
const int buzzer = 13;

char auth[] = BLYNK_AUTH_TOKEN;
char ssid[] = "Wokwi-GUEST";
char pass[] = "";

LiquidCrystal_I2C lcd(0x27, 16, 2);
Servo gate;
BlynkTimer timer;

// Daftar UID Kartu yang diizinkan
String masterCards[] = {"01 02 03 04", "11 22 33 44", "55 66 77 88", "AA BB CC DD"};
String memberNames[] = {"Member 1", "Member 2", "Member 3", "Member 4"};

void setup() {
  Serial.begin(115200);
  SPI.begin();
  rfid.PCD_Init();

  gate.attach(pinServo);
  gate.write(0); // Posisi awal tertutup

  pinMode(buzzer, OUTPUT);
  lcd.init();
  lcd.backlight();

  lcd.setCursor(0, 0);
  lcd.print(" ALFIAN CENTER ");
  lcd.setCursor(0, 1);
  lcd.print("   READY...     ");

  Blynk.begin(auth, ssid, pass);
  delay(2000);
  lcd.clear();
}

void accessGranted(String name) {
  lcd.clear();
  lcd.setCursor(0, 0); lcd.print("AKSES DITERIMA");
  lcd.setCursor(0, 1); lcd.print(name);

  Blynk.virtualWrite(V1, "Masuk: " + name);
  Blynk.virtualWrite(V2, "TERBUKA");

  tone(buzzer, 1500, 200); // Bunyi sukses
  gate.write(90); // Buka palang
  delay(3000);    // Tunggu 3 detik

  gate.write(0);  // Tutup palang
  Blynk.virtualWrite(V2, "MENUTUP");
  lcd.clear();
}

void accessDenied() {
  lcd.clear();
  lcd.setCursor(0, 0); lcd.print("AKSES DITOLAK!");
  lcd.setCursor(0, 1); lcd.print("KARTU ASING");

  Blynk.virtualWrite(V1, "Akses Ilegal!");
  tone(buzzer, 500, 1000); // Bunyi gagal (low pitch)
  delay(2000);
  lcd.clear();
}

void loop() {
  Blynk.run();

  // Cek jika ada kartu baru
  if (!rfid.PICC_IsNewCardPresent()) return;
  if (!rfid.PICC_ReadCardSerial()) return;

  // Baca UID kartu
  String content = "";
  for (byte i = 0; i < rfid.uid.size; i++) {
    content.concat(String(rfid.uid.uidByte[i] < 0x10 ? " 0" : " "));
    content.concat(String(rfid.uid.uidByte[i], HEX));
  }
  content.toUpperCase();
  String readUID = content.substring(1);

  bool allowed = false;
  for (int i = 0; i < 4; i++) {
    if (readUID == masterCards[i]) {
      accessGranted(memberNames[i]);
      allowed = true;
      break;
    }
  }

  if (!allowed) {
    accessDenied();
  }

  // Tampilan Standby LCD
  lcd.setCursor(0, 0);
  lcd.print(" ALFIAN CENTER ");
  lcd.setCursor(0, 1);
  lcd.print(" TAP YOUR CARD ");
}

Video 1. Video tutorial pembuatan
