Tutorial ESP32: Cara Membuat Alat Pendeteksi Kebocoran Gas Berbahaya Menggunakan Sensor Gas MQ2, Motor Servo Exhaust, Layar LCD I2C, & Blynk IoT pada WOKWI

Pada bagian ini akan dibahas pembuatan sistem alat pendeteksi kebocoran gas berbahaya (Smart Gas Leakage Detector System) berbasis mikrokontroler ESP32, sensor gas MQ2, motor servo untuk simulasi kipas exhaust / pembuka ventilasi, buzzer alarm peringatan, indikator LED merah, layar LCD 16×2 I2C, serta platform Blynk IoT pada software simulasi WOKWI. Skematik rangkaian ditunjukkan pada Gambar 1, program Arduino pada Kode 1, dan video pembuatan pada tautan Video 1. Sistem memantau konsentrasi gas secara real-time. Jika nilai pembacaan sensor melewati ambang batas bahaya (> 1800), sistem secara otomatis menyalakan LED indikator, membunyikan alarm buzzer, menggerakkan motor servo membuka ventilasi/exhaust (90 derajat), serta mengirimkan peringatan darurat ke aplikasi Blynk. Pengguna juga dapat mengontrol kipas exhaust secara manual melalui dashboard Blynk.

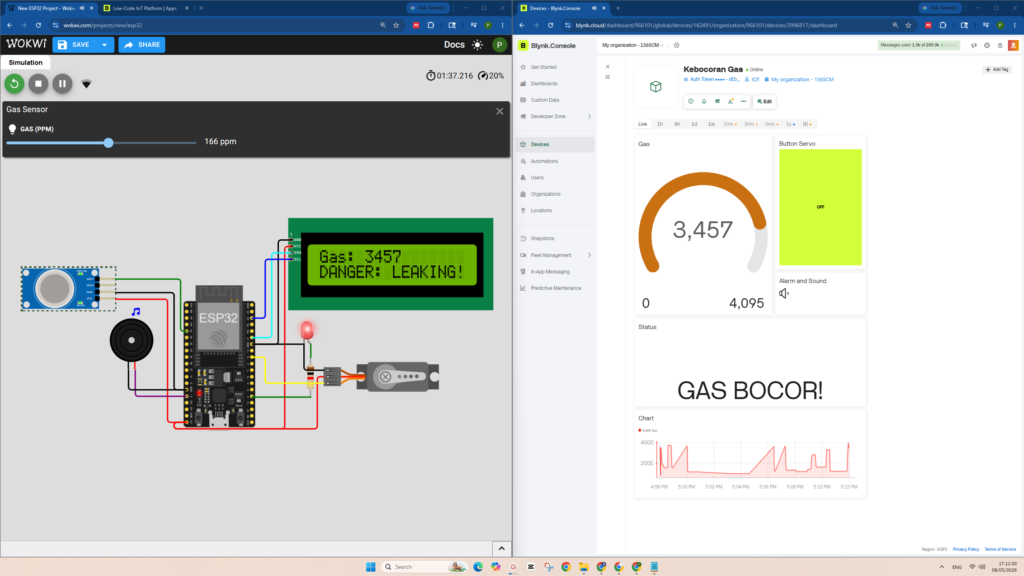

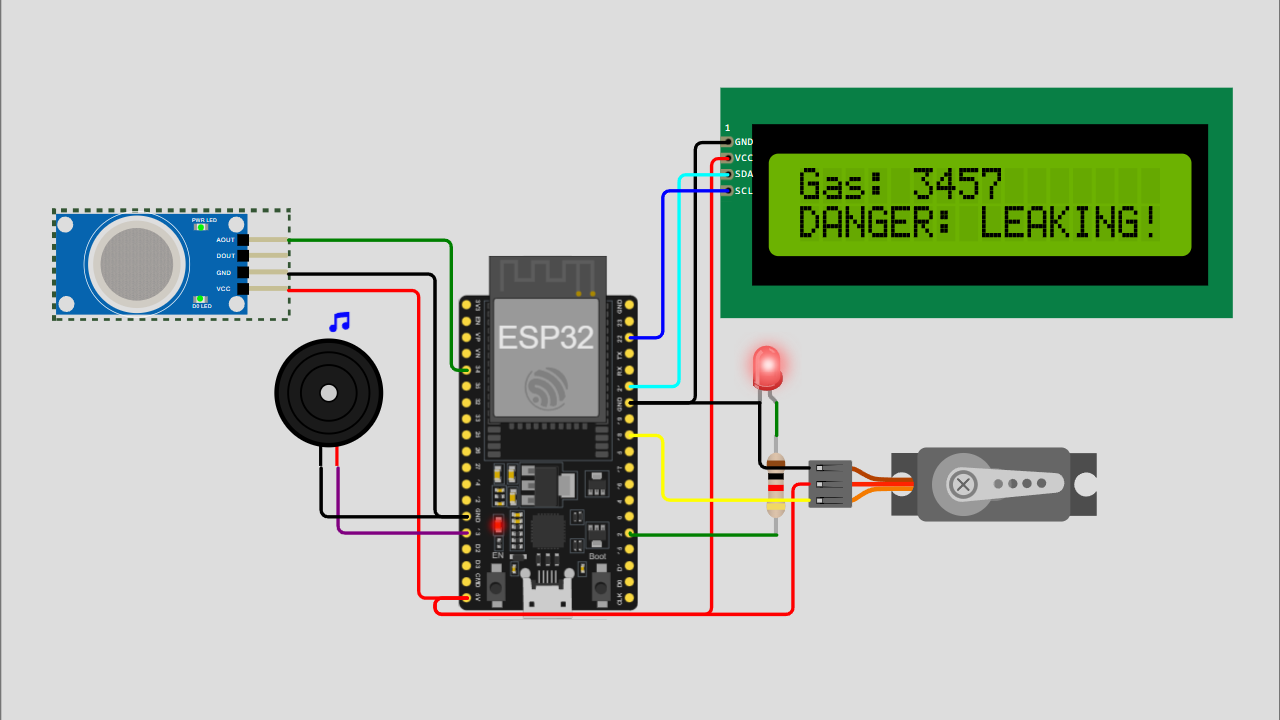

Gambar 1. Skematik rangkaian sistem

List Pin:

• Sensor Gas MQ2
  AO (Analog Output) => GPIO 34 (pinMQ2)
  VCC => 5V
  GND => GND
• Display LCD 16×2 I2C (Alamat: 0x27)
  GND => GND
  VCC => 5V / 3.3V
  SDA => GPIO 21
  SCL => GPIO 22
• Aktuator, Indikator LED & Buzzer Alarm
  Motor Servo (Exhaust Fan) => GPIO 18 (pinServo)
  VCC Servo => 5V
  GND Servo => GND
  Buzzer Alarm => GPIO 13 (pinBuzzer)
  LED Indikator Bahaya => GPIO 2 (pinLed)

List Virtual PIN:

• V0 => Nilai Pembacaan Gas (Integer PPM) – Datastream Angka Sensor MQ2 Real-Time
• V1 => Status Sistem Gas (String) – Menampilkan Status Kondisi (“KONDISI AMAN” atau “GAS BOCOR!”)
• V2 => Kontrol Kipas Manual (Integer 0/1) – Sakelar Tombol Blynk untuk Menyalakan/Mematikan Exhaust Fan Jarak Jauh
• V3 => Indikator Alert Blynk (Integer 0/1) – Widget LED Status Darurat / Peringatan Bahaya Gas
• V4 => Grafik / Gauge Gas (Integer PPM) – Datastream Widget Grafik Pemantauan Konsentrasi Gas

Kode Arduino 1. Kode Program

// =============================
// ALFIAN CENTER
// SUBSCRIBE
// Cara Buat Alat Pendeteksi Gas Berbahaya dengan Sensor Gas MQ2 Blynk IoT & Wokwi
// PROGRAM BAKAL AKU KIRIM DENGAN SYARAT DIBAWAH
// LIKE 50, KOMEN 30 DAN * WAJIB SUBSCRIBE *
// PROGRAM DIKIRIM VIA KOMENTAR
// =============================

#define BLYNK_TEMPLATE_ID "ID"
#define BLYNK_TEMPLATE_NAME "NAME"
#define BLYNK_AUTH_TOKEN "TOKEN"

#include <WiFi.h>
#include <BlynkSimpleEsp32.h>
#include <LiquidCrystal_I2C.h>
#include <ESP32Servo.h>

const int pinMQ2 = 34;
const int pinBuzzer = 13;
const int pinLed = 2;
const int pinServo = 18;

char auth[] = BLYNK_AUTH_TOKEN;
char ssid[] = "Wokwi-GUEST";
char pass[] = "";

LiquidCrystal_I2C lcd(0x27, 16, 2);
Servo exhaustFan;
BlynkTimer timer;

bool gasBocor = false;

// Kontrol Kipas Manual (V2)
BLYNK_WRITE(V2) {
  int saklar = param.asInt();
  if (saklar == 1) {
    exhaustFan.write(90); // Kipas On
  } else if (!gasBocor) {
    exhaustFan.write(0);  // Kipas Off (jika tidak bocor)
  }
}

void monitorGas() {
  int nilaiGas = analogRead(pinMQ2);
  int batasBahaya = 1800; // Ambang batas kebocoran gas

  Blynk.virtualWrite(V0, nilaiGas);
  Blynk.virtualWrite(V4, nilaiGas);

  if (nilaiGas > batasBahaya) {
    gasBocor = true;
    digitalWrite(pinLed, HIGH);
    tone(pinBuzzer, 1000);
    exhaustFan.write(90); // Buka jendela/nyalakan kipas otomatis

    Blynk.virtualWrite(V1, "GAS BOCOR!");
    Blynk.virtualWrite(V3, 1); // Aktifkan Alert di HP

    lcd.setCursor(0,1); lcd.print("DANGER: LEAKING!");
  } else {
    gasBocor = false;
    digitalWrite(pinLed, LOW);
    noTone(pinBuzzer);
    // Exhaust fan tidak mati otomatis agar gas sisa terbuang,
    // kecuali dimatikan via tombol V2 atau nilai gas sangat rendah.

    Blynk.virtualWrite(V1, "KONDISI AMAN");
    Blynk.virtualWrite(V3, 0);

    lcd.setCursor(0,1); lcd.print("Status: AMAN    ");
  }

  lcd.setCursor(0,0);
  lcd.print("Gas: "); lcd.print(nilaiGas); lcd.print(" PPM  ");
}

void setup() {
  pinMode(pinMQ2, INPUT);
  pinMode(pinBuzzer, OUTPUT);
  pinMode(pinLed, OUTPUT);
  exhaustFan.attach(pinServo);
  exhaustFan.write(0);

  lcd.init(); lcd.backlight();
  lcd.print(" SMART KITCHEN ");

  Blynk.begin(auth, ssid, pass);
  timer.setInterval(1000L, monitorGas);
}

void loop() {
  Blynk.run();
  timer.run();
}

Video 1. Video tutorial pembuatan
