Tutorial ESP32: Cara Membuat Sistem Deteksi Asap & Kebakaran di Basemen Parkir Menggunakan Sensor MQ2, Buzzer Alarm, Layar LCD I2C, & Blynk IoT pada WOKWI

Pada bagian ini akan dibahas pembuatan sistem keamanan pencegah kebakaran dan deteksi asap pintar khusus area basemen parkir (Parking Basement Smoke Detection System) berbasis mikrokontroler ESP32, sensor gas/asap MQ2, buzzer alarm berfrekuensi tinggi, indikator LED merah, layar LCD 16×2 I2C, serta platform Blynk IoT pada software simulasi WOKWI. Skematik rangkaian ditunjukkan pada Gambar 1, program Arduino pada Kode 1, dan video pembuatan pada tautan Video 1. Sistem memantau tingkat kepekatan asap atau gas berbahaya secara real-time. Jika pembacaan sensor melewati ambang batas keamanan (> 1500), sistem secara otomatis mengaktifkan status bahaya, menyalakan LED indikator, membunyikan alarm buzzer, serta mengirimkan widget alert darurat langsung ke aplikasi Blynk. Pengguna juga dapat mereset kondisi alarm secara jarak jauh melalui tombol virtual reset pada dashboard Blynk.

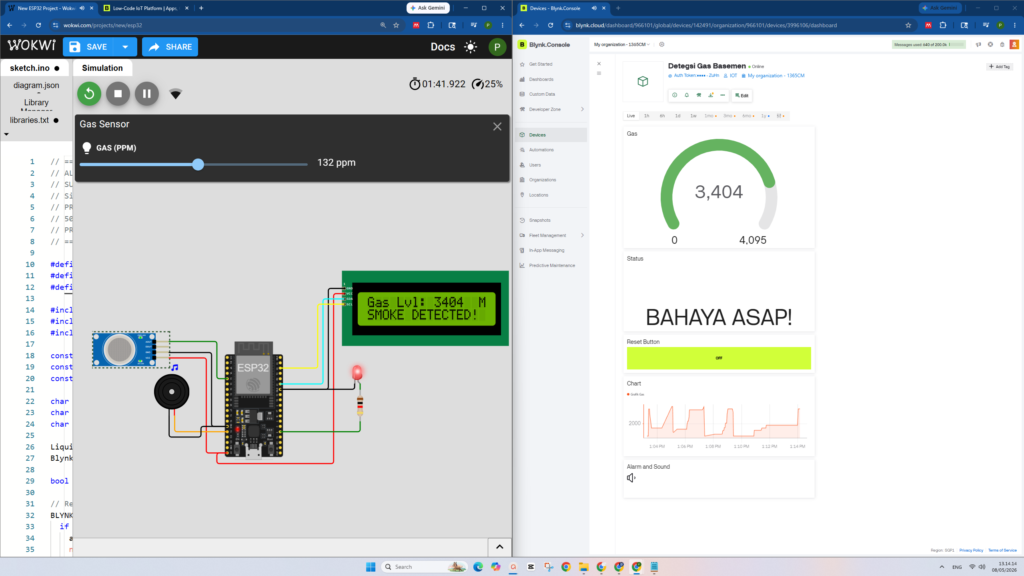

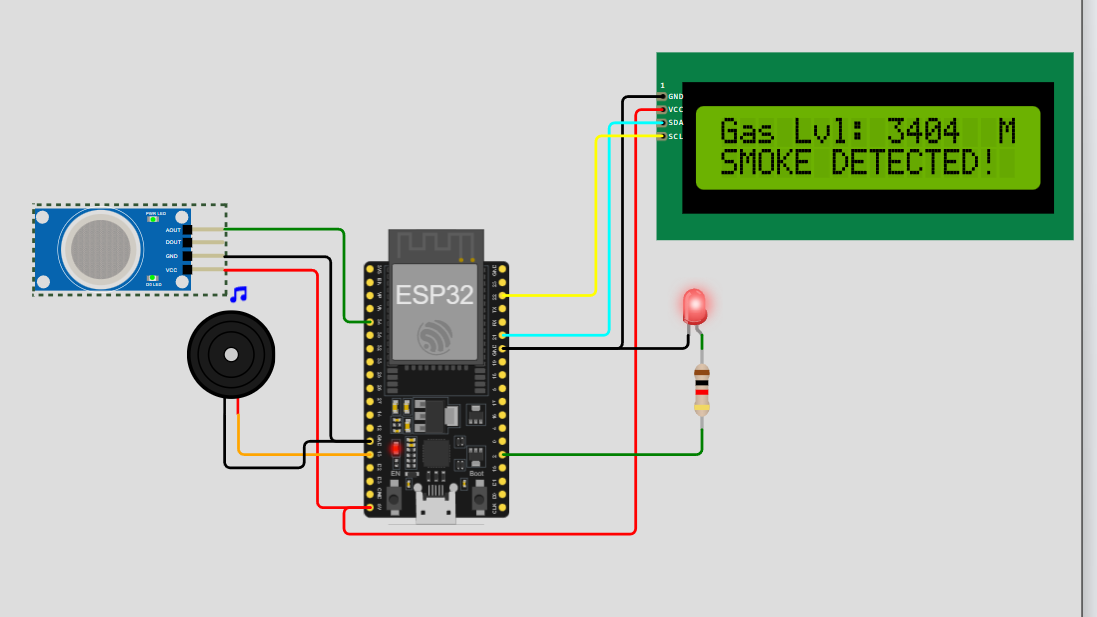

Gambar 1. Skematik rangkaian sistem

List Pin:

• Sensor Gas & Asap MQ2
  AO (Analog Output) => GPIO 34 (pinMQ2)
  VCC => 5V
  GND => GND
• Display LCD 16×2 I2C (Alamat: 0x27)
  GND => GND
  VCC => 5V / 3.3V
  SDA => GPIO 21
  SCL => GPIO 22
• Aktuator, Indikator LED & Buzzer Alarm
  Buzzer Alarm (Positive Terminal) => GPIO 13 (pinBuzzer)
  LED Indikator Bahaya Asap => GPIO 2 (pinLed via Resistor 220 Ohm)

List Virtual PIN:

• V0 => Nilai Pembacaan Gas / Asap (Integer) – Datastream Angka Sensor MQ2 Real-Time
• V1 => Status Sistem Keamanan (String) – Menampilkan Status Kondisi Operasional (“KONDISI AMAN”, “BAHAYA ASAP!”, atau “SYSTEM RESET”)
• V2 => Tombol Reset Alarm (Integer Push 1) – Sakelar Tombol Blynk untuk Mematikan Alarm dan Mereset Status Darurat Jarak Jauh
• V3 => Grafik / Gauge Asap Basemen (Integer) – Datastream Widget Grafik Pemantauan Kadar Asap Parkiran
• V4 => Widget Alert and Sound (Integer 0/1) – Indikator LED / Suara Peringatan Darurat Aktif/Mati di Aplikasi Blynk

Kode Arduino 1. Kode Program

// =============================
// ALFIAN CENTER
// SUBSCRIBE
// Sistem Deteksi Asap Basemen Parkir Berbasis ESP32 (Wokwi & Blynk)
// PROGRAM BAKAL AKU KIRIM DENGAN SYARAT DIBAWAH
// 50 LIKE, 20 KOMEN DAN *WAJIB SUBSCRIBE*
// PROGRAM DIKIRIM VIA KOMENTAR
// =============================

#define BLYNK_TEMPLATE_ID "ID"
#define BLYNK_TEMPLATE_NAME "NAME"
#define BLYNK_AUTH_TOKEN "TOKEN"

#include <WiFi.h>
#include <BlynkSimpleEsp32.h>
#include <LiquidCrystal_I2C.h>

const int pinMQ2 = 34;
const int pinBuzzer = 13;
const int pinLed = 2;

char auth[] = BLYNK_AUTH_TOKEN;
char ssid[] = "Wokwi-GUEST";
char pass[] = "";

LiquidCrystal_I2C lcd(0x27, 16, 2);
BlynkTimer timer;

bool alarmAktif = false;

// Reset Alarm (V2)
BLYNK_WRITE(V2) {
  if (param.asInt() == 1) {
    alarmAktif = false;
    noTone(pinBuzzer);
    digitalWrite(pinLed, LOW);
    Blynk.virtualWrite(V1, "SYSTEM RESET");
    Blynk.virtualWrite(V4, 0); // Matikan Widget Alert and Sound
  }
}

void checkSecurity() {
  int nilaiGas = analogRead(pinMQ2);
  int thresholdGas = 1500; // Sesuaikan sensitivitas asap di sini

  Blynk.virtualWrite(V0, nilaiGas);
  Blynk.virtualWrite(V3, nilaiGas);

  if (nilaiGas > thresholdGas) {
    alarmAktif = true;

    // AKTIFKAN WIDGET ALERT & SOUND (V4)
    Blynk.virtualWrite(V4, 1);

    Blynk.virtualWrite(V1, "BAHAYA ASAP!");
    lcd.setCursor(0,1); lcd.print("SMOKE DETECTED! ");

    digitalWrite(pinLed, HIGH);
    tone(pinBuzzer, 2000);

  } else {
    // Jika tidak ada asap dan tidak dalam kondisi terkunci (alarmAktif)
    if (!alarmAktif) {
      Blynk.virtualWrite(V1, "KONDISI AMAN");
      Blynk.virtualWrite(V4, 0); // Matikan Widget Alert and Sound
      noTone(pinBuzzer);
      digitalWrite(pinLed, LOW);
      lcd.setCursor(0,1); lcd.print("Status: AMAN    ");
    }
  }

  lcd.setCursor(0,0);
  lcd.print("Gas Lvl: "); lcd.print(nilaiGas); lcd.print("  ");
}

void setup() {
  pinMode(pinMQ2, INPUT);
  pinMode(pinBuzzer, OUTPUT);
  pinMode(pinLed, OUTPUT);

  lcd.init(); lcd.backlight();
  lcd.print(" SECURITY SYSTEM");

  Blynk.begin(auth, ssid, pass);
  timer.setInterval(1000L, checkSecurity);
}

void loop() {
  Blynk.run();
  timer.run();
}

Video 1. Video tutorial pembuatan
