Tutorial ESP32: Cara Membuat Sistem Monitoring Slot Parkir Pintar (Smart Parking System) Menggunakan Multi Sensor Ultrasonik HC-SR04, Layar LCD I2C, & Blynk IoT pada WOKWI

Pada bagian ini akan dibahas pembuatan sistem pemantauan ketersediaan slot parkir pintar real-time (Smart Parking Slot Monitoring System) berbasis mikrokontroler ESP32, 4 unit sensor jarak ultrasonik HC-SR04, layar LCD 16×2 I2C, serta platform Blynk IoT pada software simulasi WOKWI. Skematik rangkaian ditunjukkan pada Gambar 1, program Arduino pada Kode 1, dan video pembuatan pada tautan Video 1. Sistem memantau 4 slot parkir secara paralel menggunakan array pin trig dan echo. Jika jarak objek terdeteksi kurang dari ambang batas (jarak < 10 cm), slot dinyatakan terisi (“TERISI” / “F” untuk Full), widget Blynk otomatis berubah warna menjadi merah, dan sebaliknya jika kosong (“KOSONG” / “E” untuk Empty) widget berubah menjadi hijau. Ringkasan status seluruh slot juga ditampilkan langsung secara real-time pada layar LCD lokal.

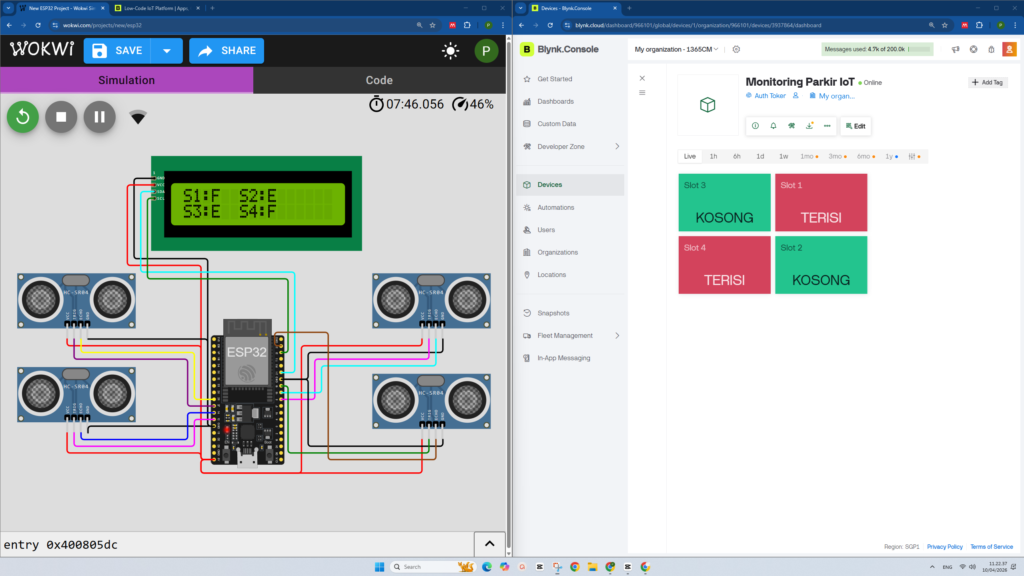

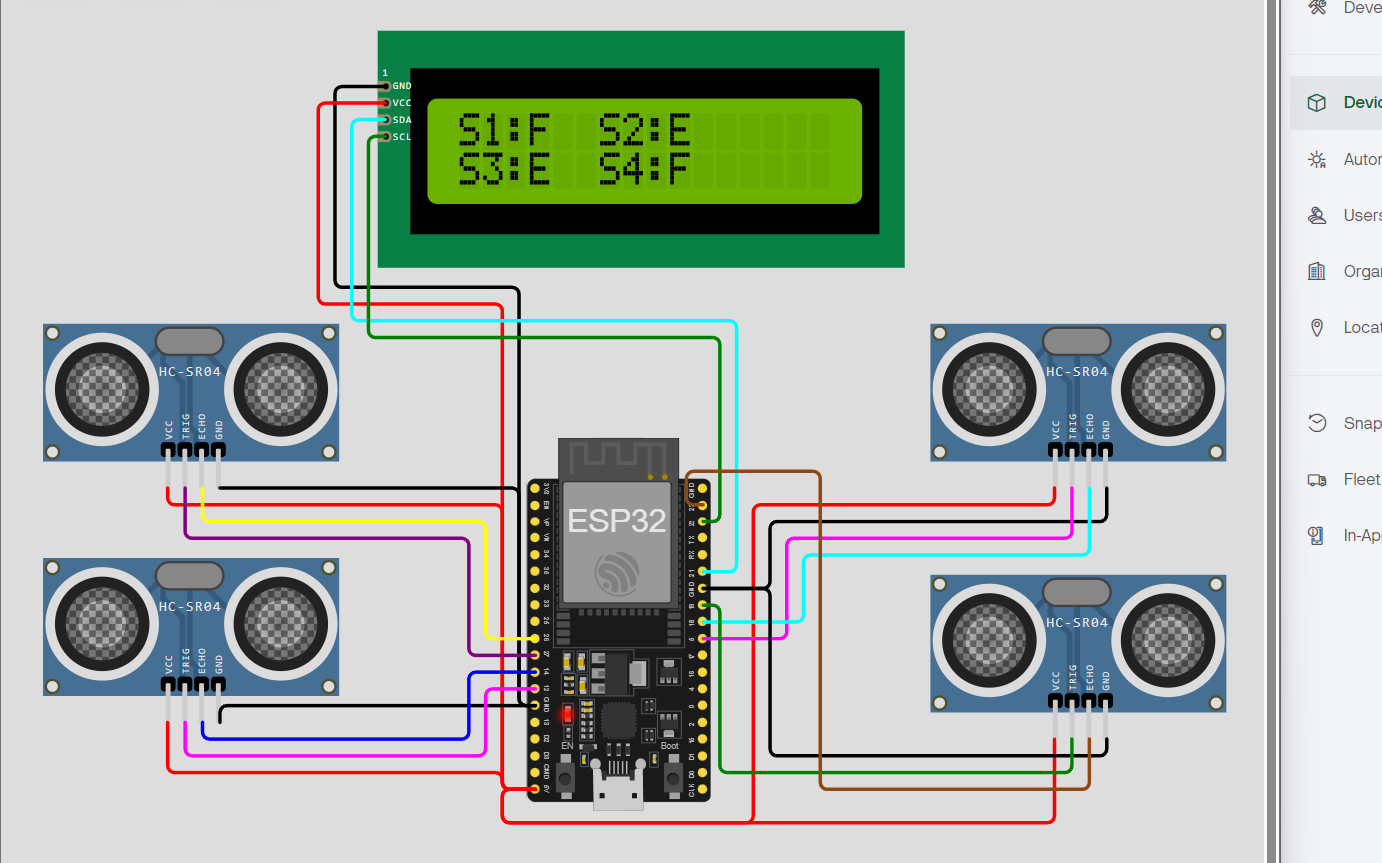

Gambar 1. Skematik rangkaian sistem

List Pin:

• Sensor Ultrasonik Slot 1 (HC-SR04)
  Trig 1 => GPIO 5
  Echo 1 => GPIO 18
  VCC => 5V / 3.3V
  GND => GND
• Sensor Ultrasonik Slot 2 (HC-SR04)
  Trig 2 => GPIO 19
  Echo 2 => GPIO 23
  VCC => 5V / 3.3V
  GND => GND
• Sensor Ultrasonik Slot 3 (HC-SR04)
  Trig 3 => GPIO 12
  Echo 3 => GPIO 14
  VCC => 5V / 3.3V
  GND => GND
• Sensor Ultrasonik Slot 4 (HC-SR04)
  Trig 4 => GPIO 27
  Echo 4 => GPIO 26
  VCC => 5V / 3.3V
  GND => GND
• Display LCD 16×2 I2C (Alamat: 0x27)
  GND => GND
  VCC => 5V / 3.3V
  SDA => GPIO 21
  SCL => GPIO 22

List Virtual PIN:

• V1 => Slot Parkir 1 Status (String) – Menampilkan Ketersediaan Slot 1 (“TERISI” dengan warna merah atau “KOSONG” dengan warna hijau)
• V2 => Slot Parkir 2 Status (String) – Menampilkan Ketersediaan Slot 2 (“TERISI” dengan warna merah atau “KOSONG” dengan warna hijau)
• V3 => Slot Parkir 3 Status (String) – Menampilkan Ketersediaan Slot 3 (“TERISI” dengan warna merah atau “KOSONG” dengan warna hijau)
• V4 => Slot Parkir 4 Status (String) – Menampilkan Ketersediaan Slot 4 (“TERISI” dengan warna merah atau “KOSONG” dengan warna hijau)

Kode Arduino 1. Kode Program

// =============================
// ALFIAN CENTER
// SUBSCRIBE
// Monitoring Slot Parkir Real Time Menggunakan ESP32 dan Aplikasi Blynk
// PROGRAM BAKAL AKU KIRIM DENGAN SYARAT DIBAWAH
// 50 LIKE, 20 KOMEN DAN *WAJIB SUBSCRIBE*
// PROGRAM DIKIRIM VIA KOMENTAR
// =============================

#define BLYNK_TEMPLATE_ID "TEMPLATE_ID"
#define BLYNK_TEMPLATE_NAME "TEMPLATE_NAME"
#define BLYNK_AUTH_TOKEN "TOKEN"

#include <WiFi.h>
#include <BlynkSimpleEsp32.h>
#include <LiquidCrystal_I2C.h>

// Konfigurasi Pin Sensor
const int trigPins[] = {5, 19, 12, 27};
const int echoPins[] = {18, 23, 14, 26};
const int vPins[] = {V1, V2, V3, V4};

// Batas jarak deteksi (dalam cm)
const int batasJarak = 10;

char auth[] = BLYNK_AUTH_TOKEN;
char ssid[] = "Wokwi-GUEST";
char pass[] = "";

LiquidCrystal_I2C lcd(0x27, 16, 2);
BlynkTimer timer;

// Fungsi baca jarak ultrasonik
int bacaJarak(int trig, int echo) {
  digitalWrite(trig, LOW); delayMicroseconds(2);
  digitalWrite(trig, HIGH); delayMicroseconds(10);
  digitalWrite(trig, LOW);
  long durasi = pulseIn(echo, HIGH);
  int jarak = durasi * 0.034 / 2;
  return (jarak == 0) ? 100 : jarak; // Jika 0 anggap jauh (out of range)
}

void updateParkingStatus() {
  String baris1 = "S1:"; String baris2 = "S3:";

  for (int i = 0; i < 4; i++) {
    int jarak = bacaJarak(trigPins[i], echoPins[i]);

    if (jarak < batasJarak) {
      // SLOT TERISI
      Blynk.virtualWrite(vPins[i], "TERISI");
      Blynk.setProperty(vPins[i], "color", "#D3435C"); // Warna Merah
      if (i < 2) baris1 += "F "; else baris2 += "F "; // F = Full
    } else {
      // SLOT KOSONG
      Blynk.virtualWrite(vPins[i], "KOSONG");
      Blynk.setProperty(vPins[i], "color", "#23C48E"); // Warna Hijau
      if (i < 2) baris1 += "E "; else baris2 += "E "; // E = Empty
    }

    // Penambah label S2 dan S4 di LCD
    if (i == 0) baris1 += " S2:";
    if (i == 2) baris2 += " S4:";
  }

  // Update LCD Lokal
  lcd.setCursor(0, 0); lcd.print(baris1 + "      ");
  lcd.setCursor(0, 1); lcd.print(baris2 + "      ");
}

void setup() {
  Serial.begin(115200);

  for (int i = 0; i < 4; i++) {
    pinMode(trigPins[i], OUTPUT);
    pinMode(echoPins[i], INPUT);
  }

  lcd.init();
  lcd.backlight();
  lcd.print(" Smart Parking ");
  delay(2000);
  lcd.clear();

  Blynk.begin(auth, ssid, pass);

  // Cek sensor setiap 1 detik
  timer.setInterval(1000L, updateParkingStatus);
}

void loop() {
  Blynk.run();
  timer.run();
}

Video 1. Video tutorial pembuatan
